信号发生器的认识 选购与使用知识

信号发生器的使用与测量单位

普通标准信号发生器使用比较简单，首先是设置工作频率，高频信号发生器一般采用“MHz”作单位，工作频率较低的信号发生器，如函数信号发生器，也有以 “kHz”作单位的。其次是选择调制方式或波形，就是选择AM还是FM，或者选择正弦波还是方波，再次按需设定调制频率，最后设定信号输出幅度。

信号发生器的信号输出幅度有多种表示单位，有电压单位V、mV、μV（也可以用dB表示为dBμV和dB mV），功率单位dBm。它们之间的换算可以通过查表或者计算求得。现在很多中高档信号发生器输出幅度设定的单位是可以选择的，方便用户应用。一般大部分对讲机说明书中标称灵敏度的单位是μV（微伏），而很多信号发生器和综合测试仪常用dBm作为测量单位。附表是50Ω系统dBm与μV数值换算的对照表。

附表  50Ω系统dBm与μV换算表

   dBm     μV
 -125.0   0.126
 -124.0   0.141
 -123.0   0.158
 -122.0   0.178
 -121.0   0.199
 -120.0   0.224
 -119.0   0.251
 -118.0   0.282
 -117.0   0.316
 -116.0   0.354
 -115.0   0.398
 -114.0   0.446
 -113.0   0.501
 -112.0   0.562
 -111.0   0.630
 -110.0   0.707
 -109.0   0.793
 -108.0   0.89
 -107.0   0.999
 -106.0   1.121

业余电台爱好者在使用信号发生器调测对讲机时，切忌不要使对讲机误发射，有的信号发生器没有反向功率输入保护，或者反向输入保护承受功率有限，极容易导致信号发生器内部衰减器损坏，导致信号输出电平不准。保护信号发生器的土办法是在信号源输出口安装20～30dB的衰减器，这样可以将对讲机误发射时对信号发生器造成的影响降到最小，适合在非精密测量要求下使用。安装衰减器后，只要将信号发生器输出信号幅度读数减去衰减器衰减量即可，多了一个简单的数学运算而已。

信号发生器的品牌

目前，国内高端信号发生器以美国Agilent（安捷伦）和德国Rohde&Schwarz（罗德与施瓦茨）品牌产品为主。此外，Tektronix（泰克）、Aeroflex-IFR和日本ANRITSU（安立）的信号发生器也很好。国内高档函数信号发生器用得比较多的是 Agilent 33210A和33220A，高端一些的产品是Agilent 33250A。高频（射频）信号发生器主要是Agilent E4428C和罗德与施瓦茨的SMC100A。

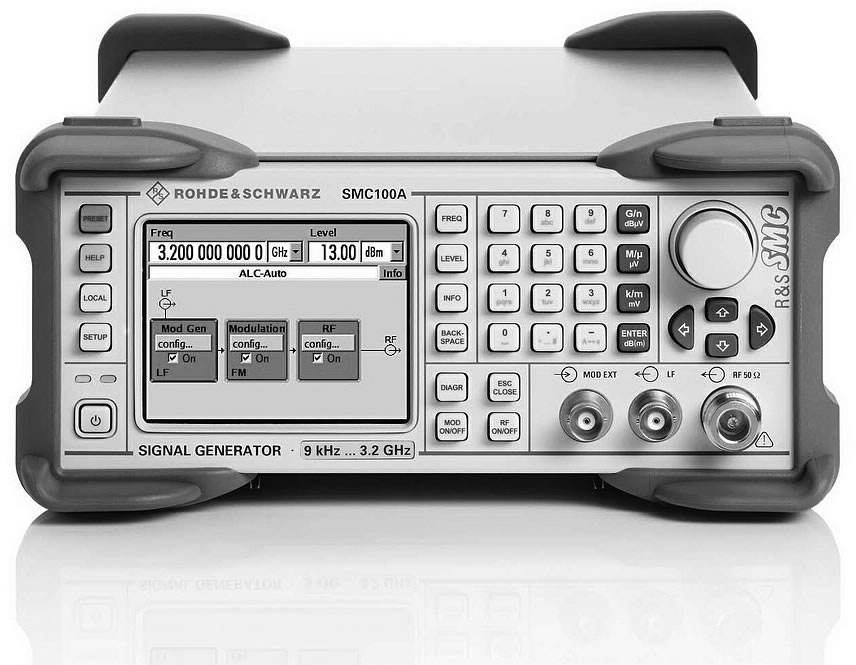

SMC100A一改以往高精度信号源笨重、占地大的形象，在同级别产品中可以用“轻巧”二字形容。
国产信号发生器中，普源RIGOL和盛普，以及中国台湾老品牌固纬，都是有很好口碑的产品，扬中科泰的产品也不错。普源的DG1022是一款普及型的中档函数信号发生器，设计理念先进，外观时尚，具有很好的性价比，DG1022售价只有国际品牌同类产品的20%左右，完全适合普通研发和维修以及教学使用。
