TDA8145枕形失真校正专用集成电路

浏览
发布时间 2010-02-11

TDA8145:枕形失真校正专用集成电路,应用电路图如下

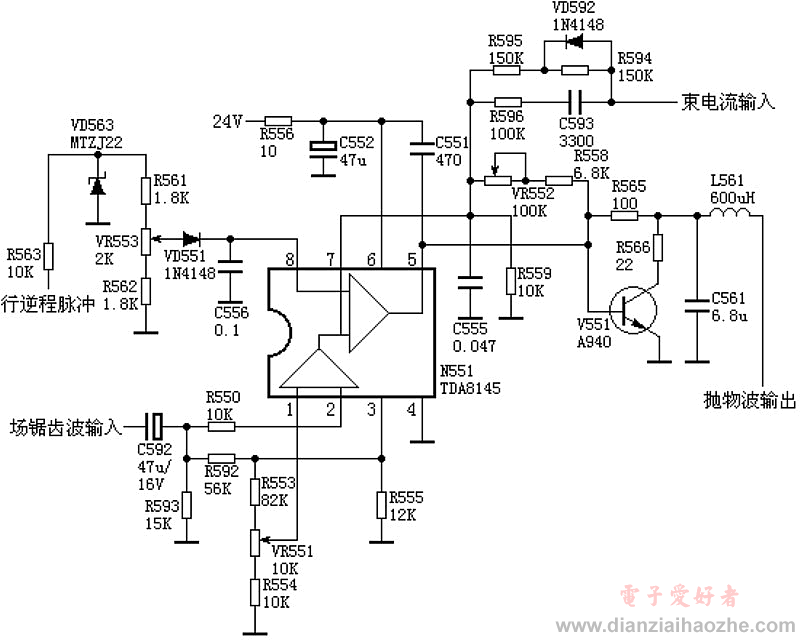

TDA8145枕形失真校正电路

引脚功能和工作电压:

引脚号 功能说明 工作电压(V)
同相输入 1.6
反相输入 1.8
参考电压 8.2
接地 0
场抛物波输出 9.5
电源 26
负反馈输入 10.6
行锯齿波输入 10.6

工作原理简介:

场锯齿波电压经C592、R550送至TDA8145的2脚,经IC内部放大限幅并作波形处理后在7脚形成上凸的场频抛物波电压。同时加至内部运放的反相输入端与8脚输入的行频锯齿波电压经运算并经倒相驱动后由TDA8145第5脚输出,形成下凹的场抛物波电压(幅度受场频抛物波电压调制的行脉冲)。此电压经V551放大后,经L561输出场抛物波电压。

各个电位器的作用:

VR552为枕型失真校正量调节电位器,调节它实质上是改变了N551的5脚输出信号反馈到7脚的负反馈量,也就改变了5脚输出的抛物波电压幅度 使校正量适中,使光栅保持矩状不失真状态。

VR553为行幅度调整电位器,由行输出变压器送来的行脉冲信号经R562和VD563的切割后形成纯18Vp-p的脉冲,通过VR553调节后,经VD551与C556的积分作用形成行锯齿波电压加至TDA8145的8脚。调节VR553即可改变8脚输入脉冲的幅度,也就改变了5脚输出的行脉冲幅度。

VR551是光栅梯形失真校正电位器,调节它即改变了TDA8145的1脚的直流电位,从而改变了内部运放输出的抛物波斜率,达到校正梯形失真的作用。
