TDA7265双声道音频功率放大集成电路

浏览
发布时间 2009-12-19

TDA7265是由意法半导体(ST)生产的双声道音频功率放大集成电路,适用于高档电视和Hi-Fi放音设备等,具有静音和待机功能。芯片集成两路功能相同的音频功放电路和过流保护、过热保护、短路保护电路,以及其他一些辅助功能电路等。

TDA7265工作电源:士6V~士25 V,输出功率:25 + 25瓦(总谐波失真= 10%,RL =8Ω,电源= 士20 V)

TDA7265外形:

TDA7265外形

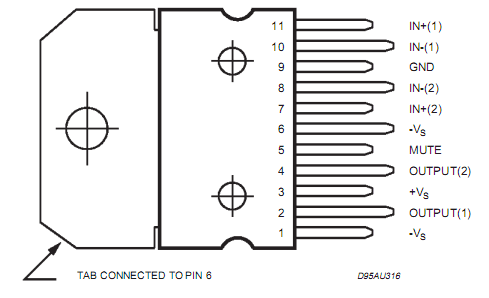

TDA7265引脚功能:

TDA7265引脚功能

1.电源负极 2.输出1 3.正极 4.输出2 5.静音控制 6.电源负极 7.正向输入2 8.负向输入2 9.底线 10.负向输入1 11.正向输入1

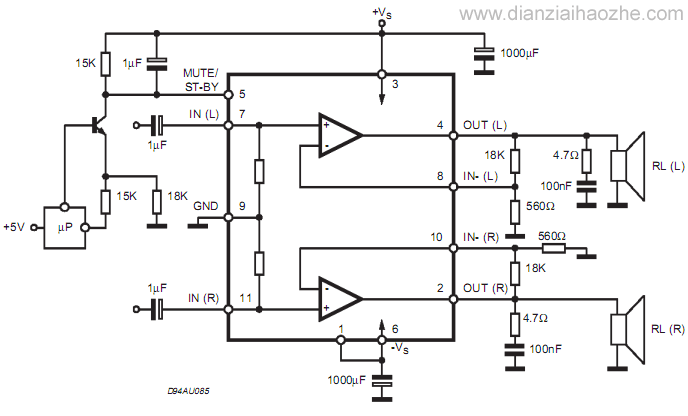

TDA7265典型应用电路(正负双电源供电,OCL电路):

TDA7265典型应用电路

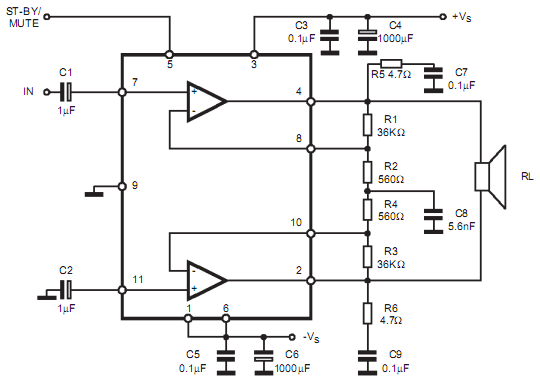

TDA7265桥接应用电路图(BTL电路):

TDA7265桥接应用电路

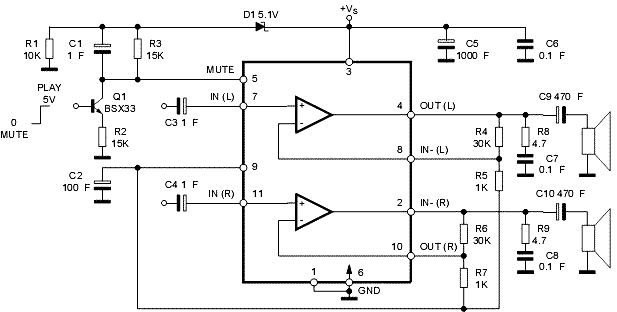

TDA7265单电源应用电路图(OTL电路):

TDA7265单电源应用电路
