LAG665单片随身听立体声放音集成电路

　　从九十年代开始那个流行磁带随身听的时代，我们不乏对各种机型的音质评定，元件的评说，各种各样的摩机方法等充满兴趣。LAG665是当时随身听当中用得较多的一种单片集成电路，它集成了磁带放音机所需要的所有基本功能。

　　LAG665是日本米兹米公司MTSVMI)生产的一种功能齐全的、第三代最新单片随身听立体声放音集成电路。由该集成电路组装的随身听型号很多。如豪达牌，京华：JW-82, JW-86, FEIDA-FX300B,TM-500型、ST-2000型，华声--188型等。

1. LAG665内电路功能

LAG665集成电路除具有一段立体声放音机集成电路所具有的双声道前置磁头放大器、后级耳机驱动、双功率放大器和电子直流音量控制功能外、还将直流电机稳速电路也集成在同一芯片上，故该集成电路包含了立体声放音机的全部功能。

2. LAG665的封装结构

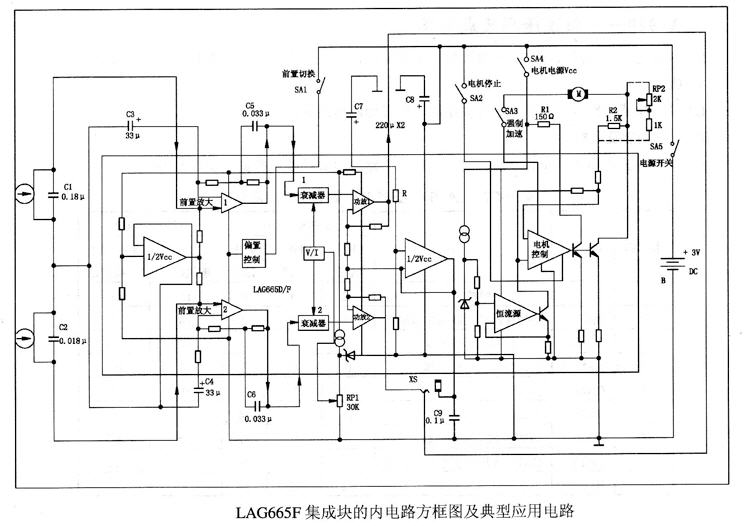

LAG665的封装结构有两种，以后缀字母的不同来加以区别。其中：LAG665D采用30脚双列直插式封装；LAG665F采用28脚双列扁平封装，两者的电性能相同，内部方框图一样，其集成块的内电路方框图及典型应用电路如图所示.

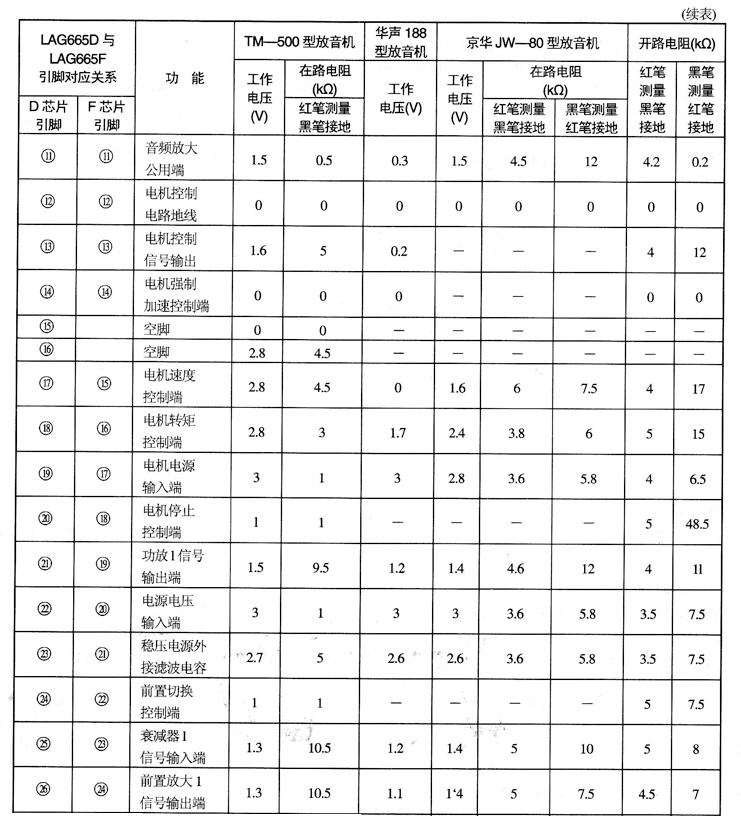

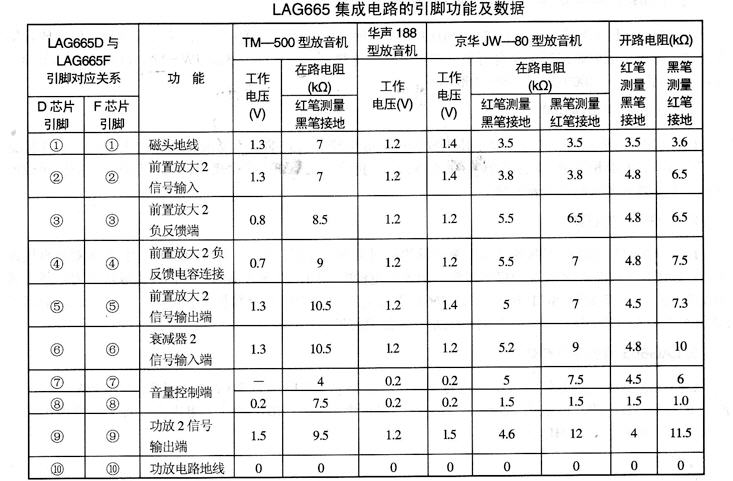

LAG665集成电路的引脚功能及数据见表所列，该表给出了LAG665F与LAG665D引脚之间的对应关系，供互换时参考。
