TDA4866J场扫描输出集成电路

浏览
发布时间 2010-01-07

TDA4866J是飞利浦公司生产的场扫描输出集成电路。TDA4866J集成电路采用差分输入方式,需要使用上升沿和下降沿锯齿波进行驱动,并有两个输出端,其内部设置了过流和过热保护电路。

TDA4866J应用电路

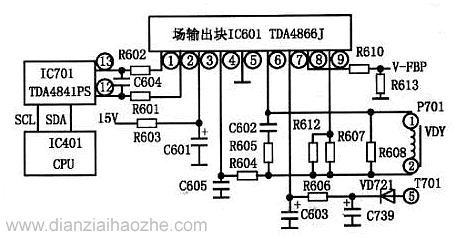

TDA4866J集成块的典型应用电路,这是一种BTL直流耦合方式的场输出电路。

TDA4866J引脚功能及数据

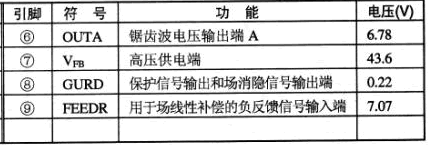

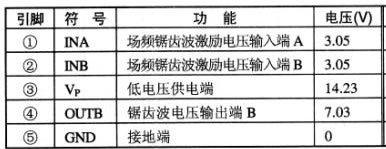

TDA4866J集成电路的引脚功能及数据见表所列。

TDA4866J参数
