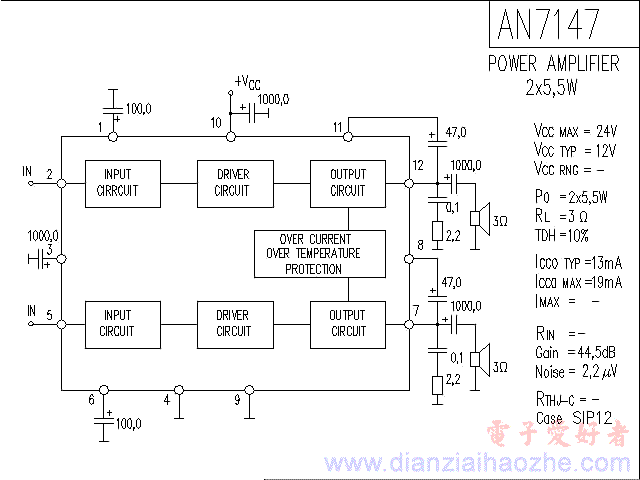

AN7147音频功放IC电路图
发布时间 2009-04-09
AN7147为双声道音频功率放大集成电路,设有过流、过热保护电路,具有工作稳定性高、失真小、噪音低的特点,开关机冲击噪音小,外接元件少。
电源电压范围5V~24V;输出功率5.5W×2(VCC=12V,RL=3Ω,THD=10%), 电源电流ICC=4.0A;功耗=41.7W;工作温度-30~80;静态电流=12mA。
AN7147为双声道音频功率放大集成电路,设有过流、过热保护电路,具有工作稳定性高、失真小、噪音低的特点,开关机冲击噪音小,外接元件少。
电源电压范围5V~24V;输出功率5.5W×2(VCC=12V,RL=3Ω,THD=10%), 电源电流ICC=4.0A;功耗=41.7W;工作温度-30~80;静态电流=12mA。
