AN7115 2.1W音频功率放大器
发布时间 2009-05-02
AN7115是单声道音频功率放大集成电路,14脚双列直插式封装(与AN7114相同)。
AN7115在Vcc=9.0V,THD=10%,RL=4Ω时,输出功率Po=2.1W。
极限参数:Vcc=13V,耗散功率(不带散热器)为1.2W,带散热器的条件下为2.25W。工作温度-20—70℃。

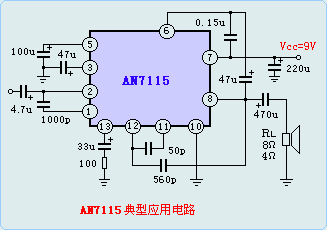

AN7115音频功率放大IC的典型应用电路:
AN7115是单声道音频功率放大集成电路,14脚双列直插式封装(与AN7114相同)。
AN7115在Vcc=9.0V,THD=10%,RL=4Ω时,输出功率Po=2.1W。
极限参数:Vcc=13V,耗散功率(不带散热器)为1.2W,带散热器的条件下为2.25W。工作温度-20—70℃。
AN7115音频功率放大IC的典型应用电路:
