AN7118、AN7118S参数,应用电路图
AN7118为小功率音频放大集成电路,内含两路独立的输入放大、驱动级和功率放大电路,具有良好的降压特性,电源通断时的噪音小,可工作于双声道OTL电路或单声道BTL电路。工作电源电压在1.8V~4.5V(典型值3V)。
AN7118在VCC=3V,RL=4Ω,THD=10%时,双声道接法输出功率Po=130mW×2;VCC=3V,RL=8Ω,THD=10%时,单声道BTL接法输出功率Po=300mW。

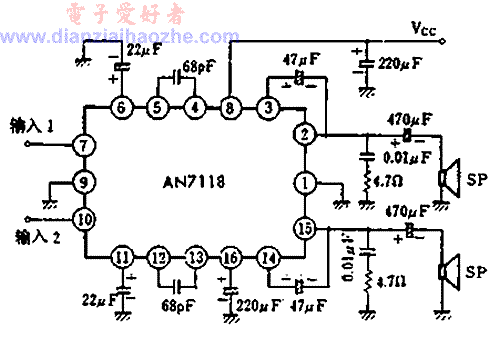

AN7118双声道接法:

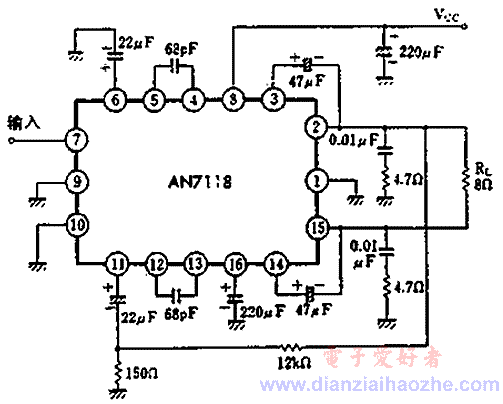

AN7118单声道BTL接法:
AN7118为16脚双列直插式封装;AN7118S为18脚双列扁平封装。
AN7118各引脚功能:
1 输出地 |
AN7118S各引脚功能 1 输出地 |

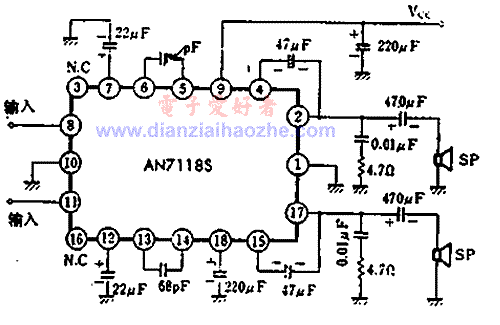

AN7118S典型应用电路:
