LA4533M耳机驱动音频功率放大器

浏览
发布时间 2009-05-16

LA4533M是一款用于驱动立体声耳机的双声道音频功率放大集成电路,日本三洋公司产品。LA4533M多应用于电池供电的微型音频设备中用于驱动立体声耳机。

LA4533M集成电路内部由两路功率放大电路,电源通断静噪开关电路、纹波滤波电路等组成。它采用10脚双列扁平式塑封封装,其封装外形和引脚功能如下所示:

LA4533M实物LA4533M引脚排列

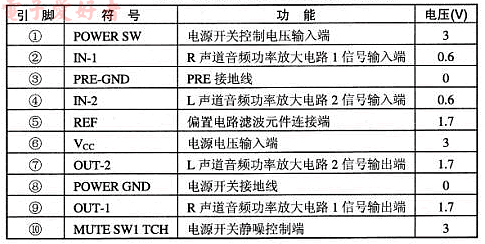

LA4533M引脚功能

LA4533M内部电路框图:

LA4533M耳机驱动音频功率放大器

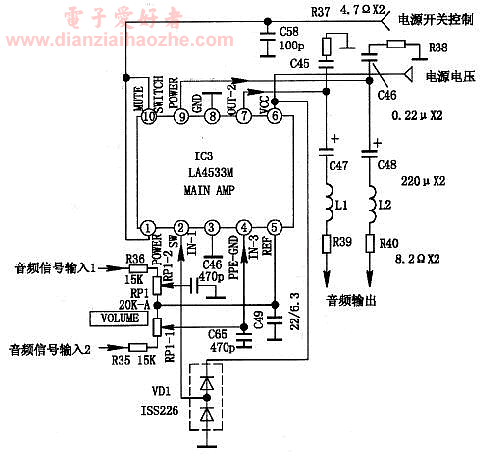

LA4533M典型应用电路:

LA4533M典型应用电路

电路说明:两路音频信号从LA4533M的②、④脚输入,放大后从⑨、⑦脚输出推动立体声耳机。Ll和L2是高频隔离电感,是为利用耳机线作FM天线而设的,如果设备没有FM收音功能则可省去。R37与C45、R38与C46为左、右声道“茹贝尔”网络,用于补偿耳机感性阻抗,抑制高频自激。

LA4533M的工作电源电压范围为1.6V~4V
