FS810音频功率放大集成电路
发布时间 2009-08-29
FS810是性能优良的音频功率放大器,如图所示为FS810集成功率放大器的实用电路。

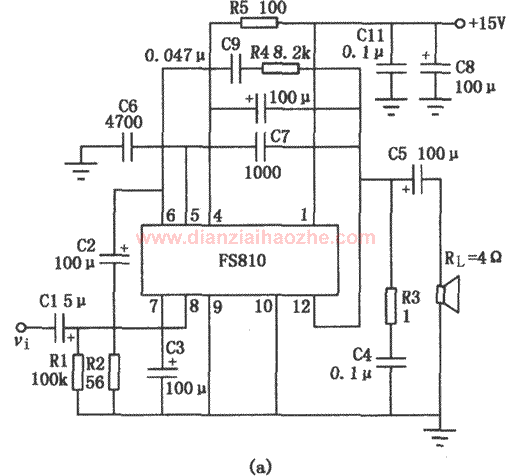

图(a)中,扬声器接于输出电容C5和地之间,⑧脚和地之间接 100kΩ电阻构成交流反馈支路。为使低音丰富,另加了C(0.047μF)、R4(8.2kΩ)支路,接于⑥脚和12脚之间,作为低音提升网络。 C10、R5为自举网络,R3、R4为电抗校正网络,用于消除扬声器的感抗分量。

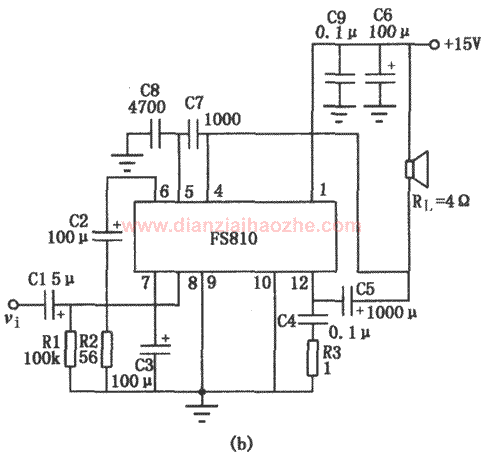

图(b)中,将扬声器接于输出端电容C5的正极和电源正极之间,输出电容C5和喇叭阻抗兼作自举网络元件,因此元件少、电路简单,但扬声器必须悬浮不接地。
