恒流三极管的特性和应用

浏览
发布时间 2009-05-15

恒流三极管的特性

恒流三极管是继恒流二极管之后开发出的三端半导体恒流器件。恒流二极管只能提供固定值的恒定电流,外界无法改变;而恒流三极管增加了一个控制端,能在一定范围内对恒定电流进行连续调节,调节范围为0.08~7.00mA,视具体管子型号而定,这就给用户带来了方便。

恒流三极管的特性和应用

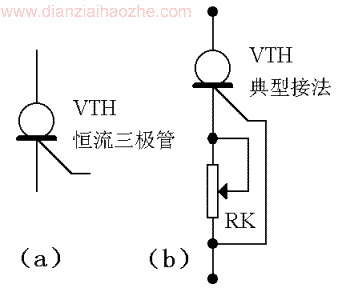

图1 恒流三极管的电路符号、典型接法

与普通晶闸管(SCR)相似,它也有三个电极:阳极(A),阴极(K),控制极(G)。在电路中A极接正电压,K极接可调电阻RK,G极接RK的另一端。由图二(b)可见,当RK=0时,G-K极间短路,恒流三极管就变成了恒流二极管,此时输出电流为最大,有关系式:IO=IHmax ,接入RK之后,IH就减小,并且RK越大,IH越小。因此,调节RK就能获得连续变化的恒定电流。

国产3DH系列恒流三极管包含3DH1~3DH15(金属壳封装)15种型号。

恒流三极管的应用

下面是恒流三极管在电子秤中的应用例子,如图2所示。

恒流三极管的特性和应用

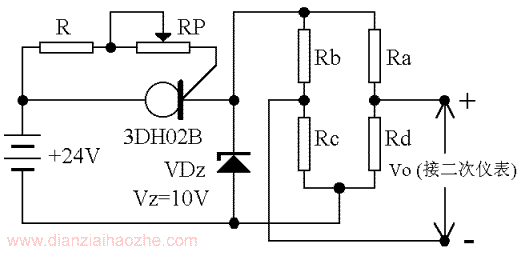

图2 恒流三极管在电子秤中的应用

力敏传感器由4只接作桥路的电阻应变片Ra-Rd构成。供桥电压采用了恒流、稳压供电。输人电压为24V直流电压。调整电位器RP,可使恒流三极管3DH02B输出IH =40mA的恒定电流。其中,流过12V稳压管的电流Iz=10mA,而流过传感器的电流IL=30mA。在称重时,应变片发生应变,传感器就产生相应的输出电压Vo,送至二次仪表,最终显示出被测物体的重量。由于供桥电压E是用恒流与稳压方式获得的,其稳定度达0.05%,因此可保证称重的准确性。
