2N3773/2N6609互补对管(16A/140V/150W)

浏览
发布时间 2009-05-15

该2N3773/2N6609双极性三极管是音频功率放大对管,用于大功率音频功放电路中。它们也可用于电源开关电路、 DC - DC转换器或变频器等电路中。2N3773/2N6609对管采用TO-204的封装外形,如图所示:

2N3773/2N6609对管

2N3773/2N6609对管的主要参数:

集电极-发射极最高反向耐压VCEO=140V
集电极-基极最高反向耐压VCBO=160V
发射极-基极最高反向耐压VEBO=7V
集电极最大电流IC=16A
基极最大电流IB=4A
耗散总功率PD=150W
结温和贮存温度=-65~200℃
直流放大倍数HFE=15~60 (满功率时不低于5)

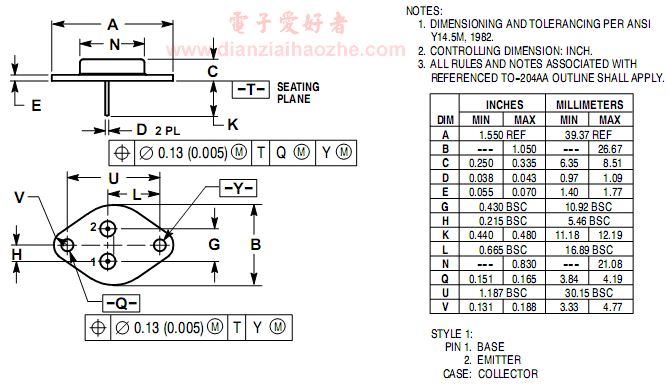

2N3773/2N6609对管的外形参考尺寸和管脚极性:

2N3773/2N6609对管外形参考尺寸、管脚极性
