LM1875 30W功率放大芯片

浏览
发布时间 2009-06-03

LM1875是一款性能比较优异的单片集成功率放大器件,具有低失真、工作稳定可靠、外围电路元件少、电流负载能力大等特点。LM1875功率较TDA2030及TDA2009都为大,电压范围为16~60V。不失真功率为20W(THD=0.08%),THD=1%时,功率可达40W(人耳对THD<10%以下的失真没什么明显的感觉),保护功能完善。其接法同TDA2030相似,也有单双电源两种接法。

LM1875是美国国家半导体器件公司生产的音频功放电路,采用V型5 脚单列直插式塑料封装结构。如图1所示,该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率,在±30V电源8Ω负载获得30W的功率,内置有多种保护电路。广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点.

LM1875 30W功率放大芯片 LM1875 30W功率放大芯片


电路特点:
[1].单列5脚直插塑料封装,仅5只引脚。
[2].开环增益可达90dB。
[3].极低的失真,1kHz,20W时失真仅为0.015%。
[4].AC和DC短路保护电路。
[5].超温保护电路。
[6].峰值电流高达4A。
[7].极宽的工作电压范围(16-60V)。
[8].内置输出保护二极管
[9].外接元件非常少,TO-220封装。
[10].输出功率大,Po=20W(RL=4Ω)。



LM1875极限参数
电源电压(Vs) 60V
输入电压(Vin) -VEE-VccV
工作结温(Tj) +150℃
存储结温(Tstg) -65-+150℃

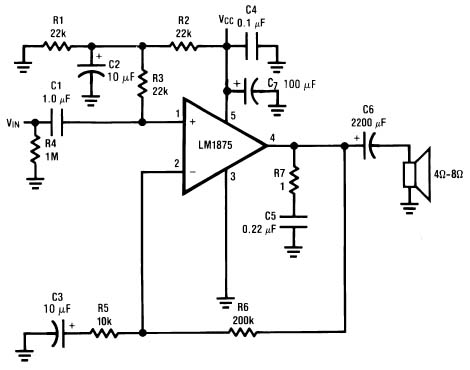

LM1875应用电路

LM1875 30W功率放大芯片
