无源晶振常见的封装尺寸及其实物图

浏览
发布时间 2009-09-27

A、直插封装(Through-Hole)

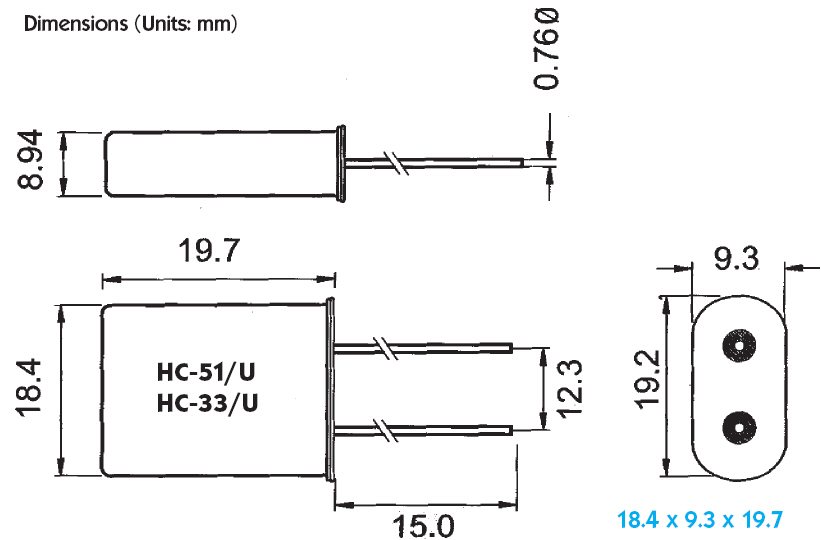

1、 HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

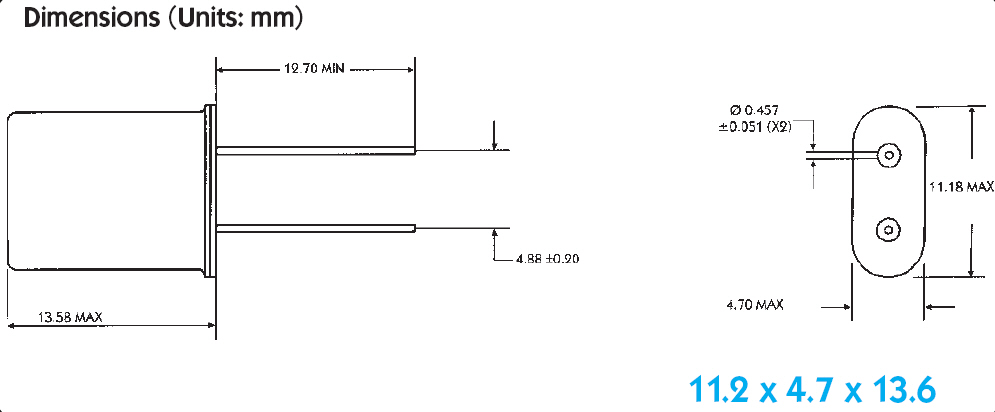

3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

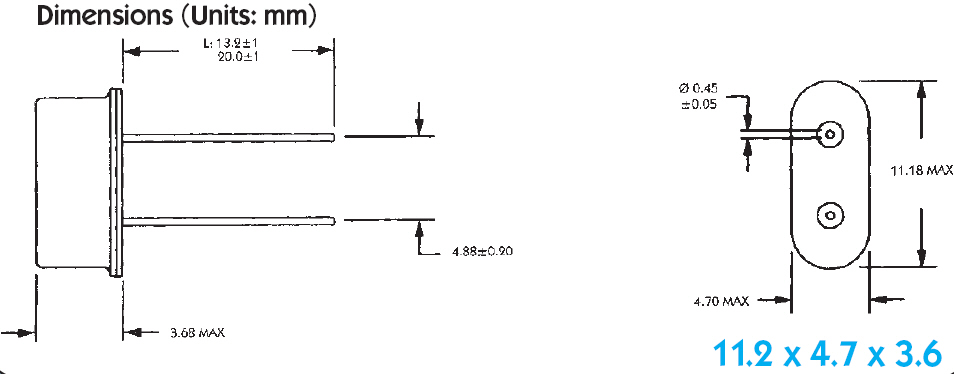

4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

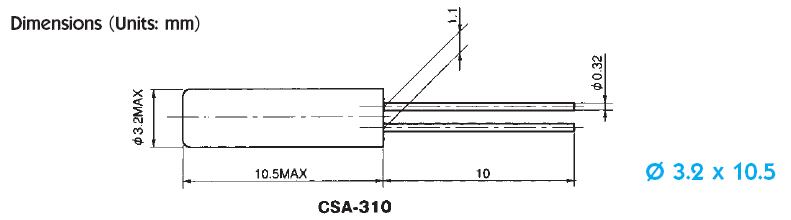

5、CSA-310 3.5 - 4 MHz Ø 3.2 x 10.5
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

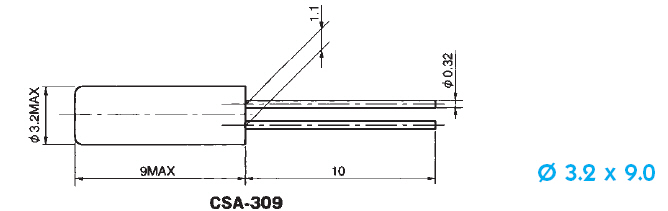

6、CSA-309 4 - 70 MHz Ø 3.2 x 9.0
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

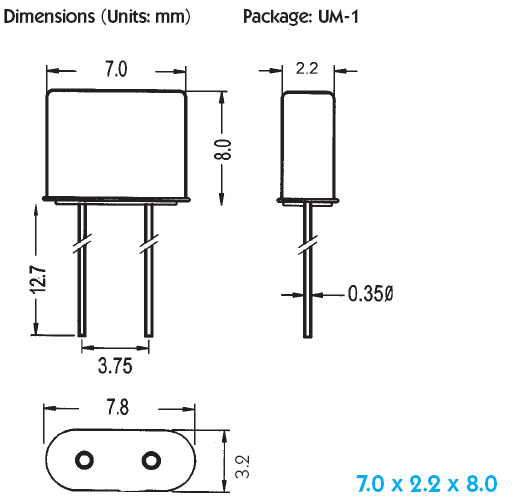

7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

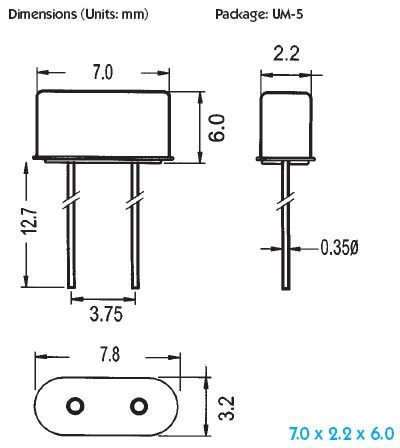

8、UM-5 10 - 200 MHz 7.0 x 2.2 x 6.0
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

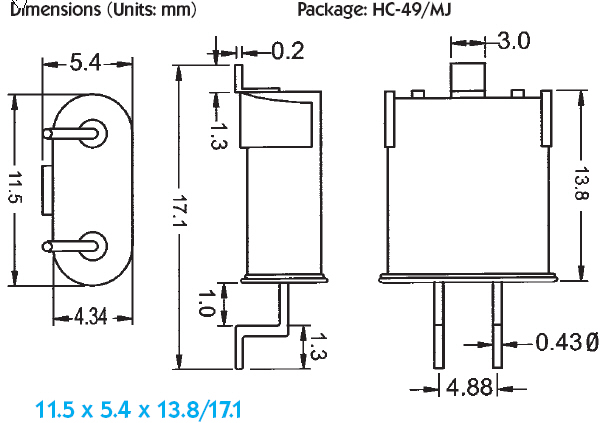

B、贴片封装(SMD)1、HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

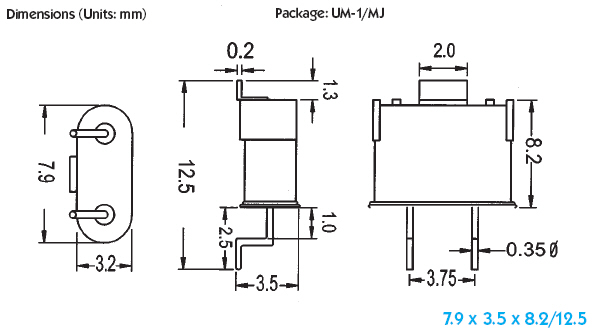

2、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

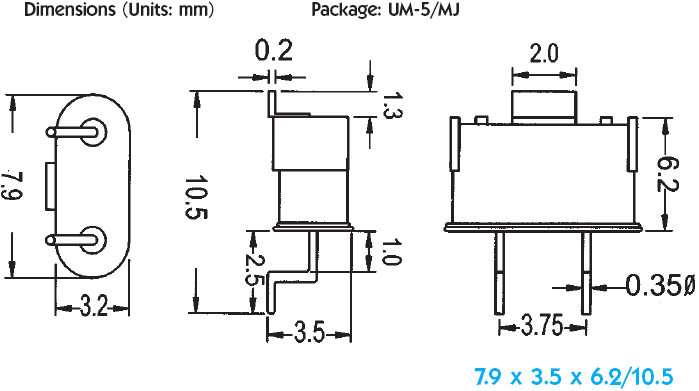

3、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图

4、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0
无源晶振常见的封装尺寸及其实物图

无源晶振常见的封装尺寸及其实物图



1234下一页
