无源晶振常见的封装尺寸及其实物图

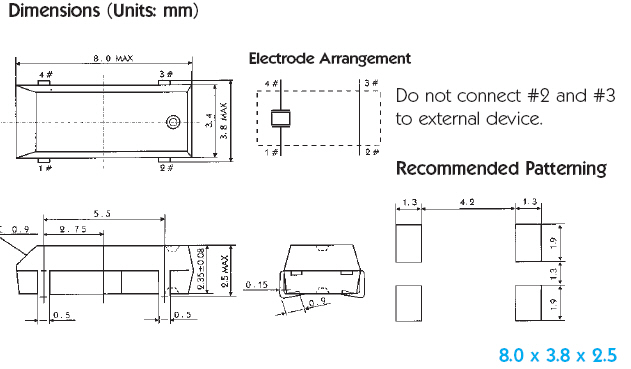

5、MM-25S 30 - 150 kHz 8.0 x 3.8 x 2.5

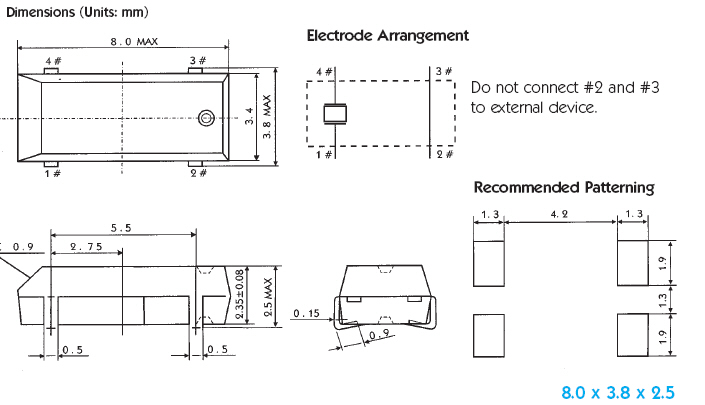

6、MM-20SS 32.768 kHz 8.0 x 3.8 x 2.5

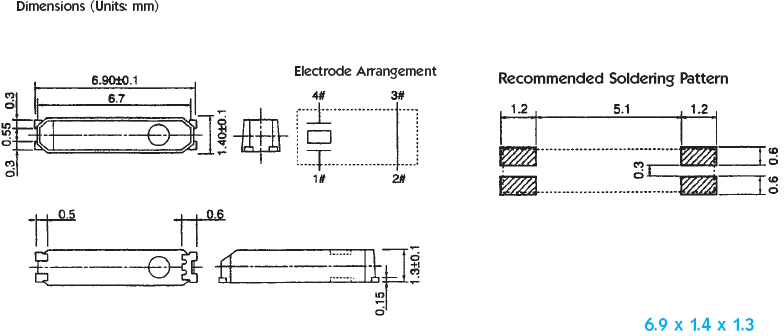

7、 MM-11B 32.768 kHz 6.9 x 1.4 x 1.3

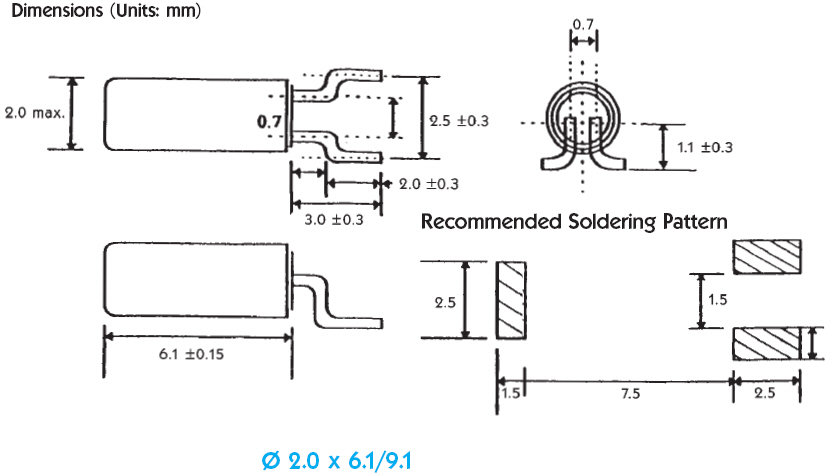

8、TSM-250 77.5 - 120 kHz Ø 2.0 x 6.1/9.1

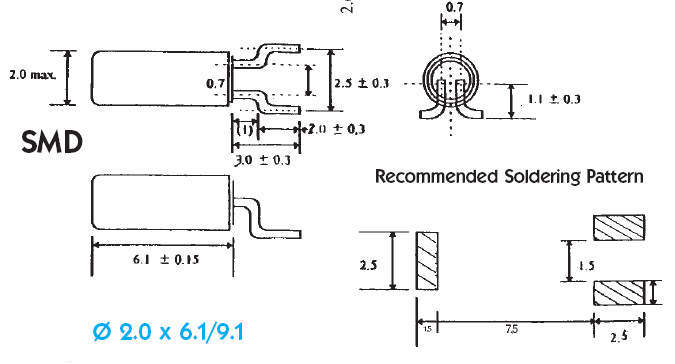

9、 TSM-26B 32.768 kHz Ø 2.0 x 6.1/9.1

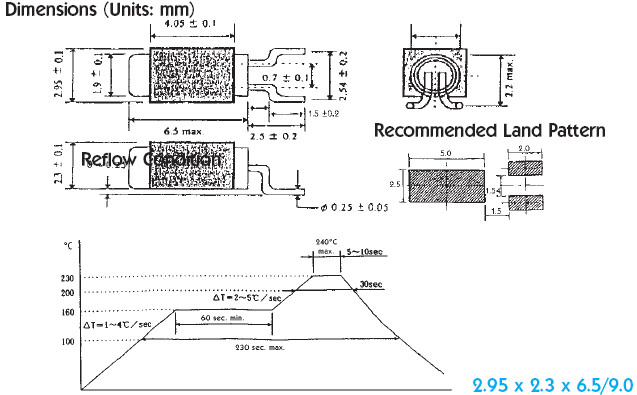

10、TSM-26BJ 32.768 kHz 2.95 x 2.3 x 6.5/9.0

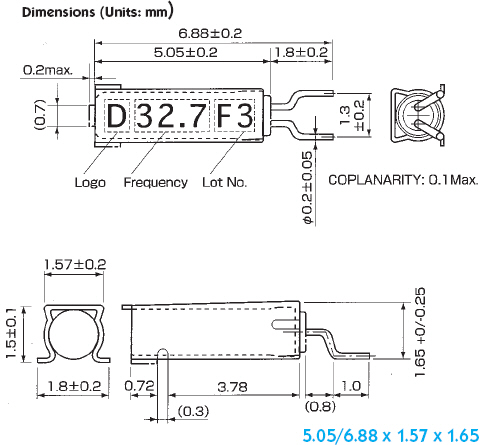

11、SM-14J 32.768 kHz 5.05/6.88 x 1.57 x 1.65




12、CMJ-206 32.768 kHz 6.0/8.3 x 2.5 x 2.1

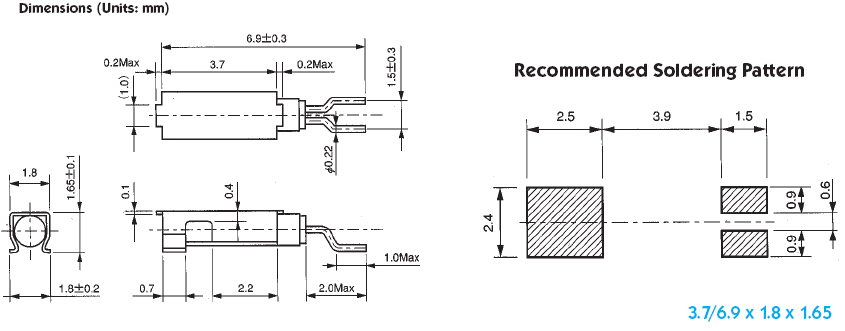

13、 CMJ-145 32.768 kHz 3.7/6.9 x 1.8 x 1.65

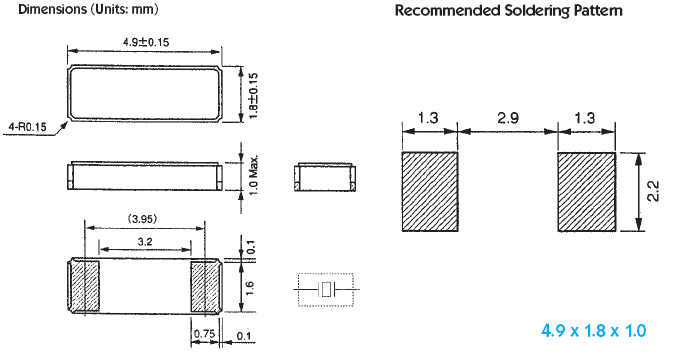

14、CM-519 32.768 kHz 4.9 x 1.8 x 1.0

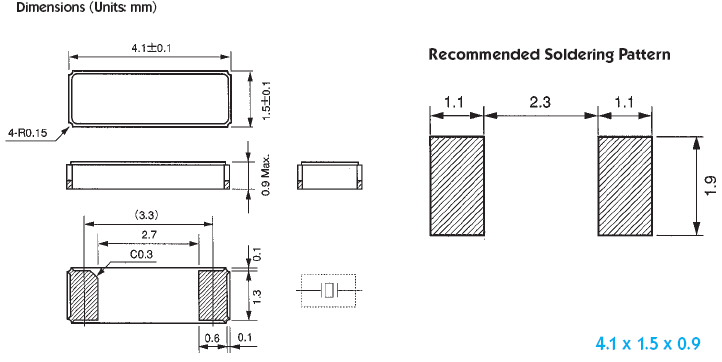

15、CM-415 32.768 kHz 4.1 x 1.5 x 0.9

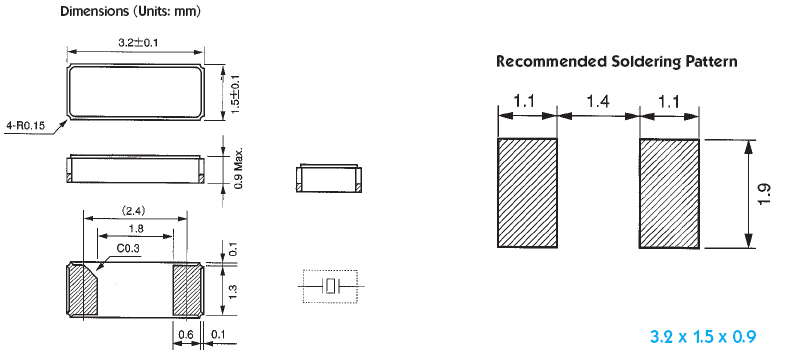

16、CM-315 32.768 kHz 3.2 x 1.5 x 0.9

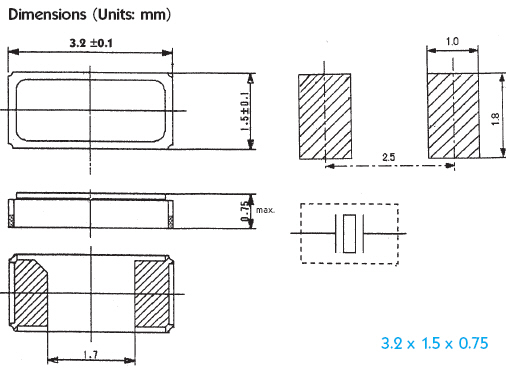

17、CT-3215 32.768 kHz 3.2 x 1.5 x 0.75
