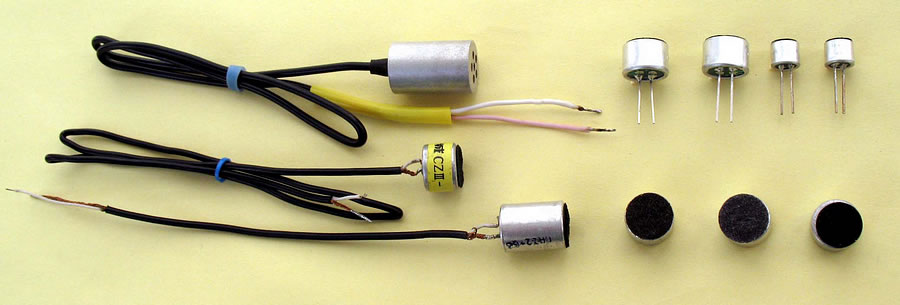

驻极体话筒也称驻极体传声器,它是利用驻极体材料制成的一种特殊电容式“声—电”转换器件。其主要特点是体积小、结构简单、频响宽、灵敏度高、耐震动、价格便宜。

驻极体话筒是目前最常用的传声器之一,在各种传声、声控和通信设备(如无线话筒、盒式录音机、声控电灯开关、电话机、手机、多媒体电脑等)中应用非常普遍。电子爱好者在制作或维修各种具有“声—电”转换功能的电路时,不可避免地要跟驻极体话筒打交道,掌握驻极体话筒的识别与正确使用方法是很有必要的。

驻极体话筒的结构特点、外形和种类、主要参数、型号与引脚识别

如何识别驻极体话筒

1.结构及特点

驻极体话筒的内部结构如图1(a)所示,它主要由“声—电”转换和阻抗变换两部分组成。“声—电”转换的关键元件是驻极体振动膜片,它以一片极薄的塑料膜片作为基片,在其中一面蒸发上一层纯金属薄膜,然后再经过高压电场“驻极”处理后,在两面形成可长期保持的异性电荷——这就是“驻极体”(也称“永久电荷体”)一词的来历。振动膜片的金属薄膜面向外(正对音孔),并与话筒金属外壳相连;另一面靠近带有气孔的金属极板,其间用很薄的塑料绝缘垫圈隔离开。这样,振动膜片与金属极板之间就形成了一个本身具有静电场的电容——可见驻极体话筒实际上是一种特殊的、无需外接极化电压的电容式话筒。金属极板与专用场效应管的栅极G相接,场效应管的源极S和漏极D作为话筒的引出电极。这样,加上金属外壳,驻极体话筒一共有3个引出电极,其内部电路如图1(b)所示。如果将场效应管的源极S(或漏极D)与金属外壳接通,就使得话筒只剩下了2个引出电极。

驻极体话筒的结构特点、外形和种类、主要参数、型号与引脚识别

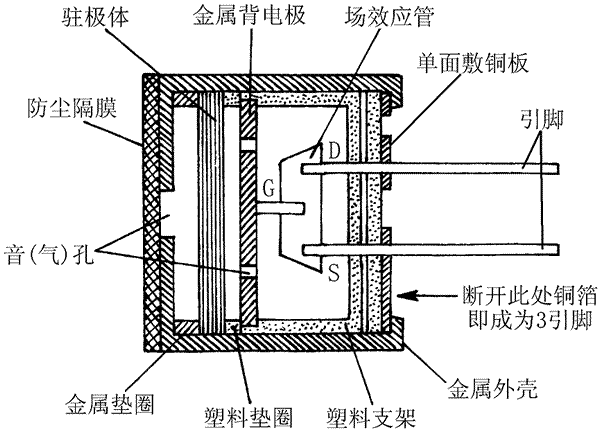

(a) 内部结构

驻极体话筒的结构特点、外形和种类、主要参数、型号与引脚识别

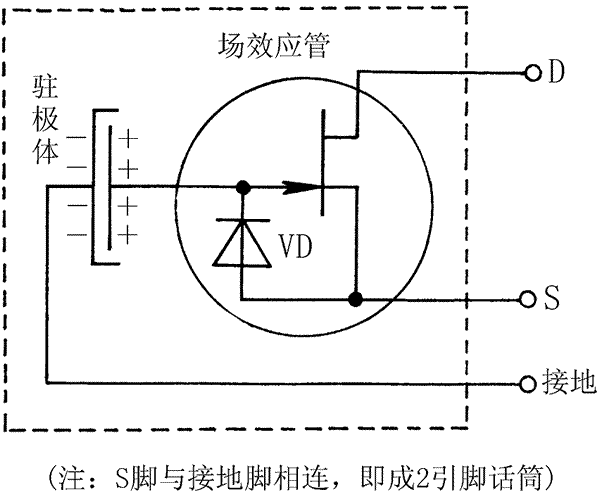

(b) 内部电路

图1  驻极体话筒构成图

驻极体话筒的工作原理是这样的:当驻极体膜片遇到声波振动时,就会引起与金属极板间距离的变化,也就是驻极体振动膜片与金属极板之间的电容随着声波变化,进而引起电容两端固有的电场发生变化(U=Q/C),从而产生随声波变化而变化的交变电压。由于驻极体膜片与金属极板之间所形成的“电容”容量比较小(一般为几十波法),因而它的输出阻抗值(XC=1/2πfC)很高,约在几十兆欧以上。这样高的阻抗是不能直接与一般音频放大器的输入端相匹配的,所以在话筒内接入了一只结型场效应晶体三极管来进行阻抗变换。通过输入阻抗非常高的场效应管将“电容”两端的电压取出来,并同时进行放大,就得到了和声波相对应的输出电压信号。

驻极体话筒内部的场效应管为低噪声专用管,它的栅极G和源极S之间复合有二极管VD,参见图1(b)所示,主要起“抗阻塞”作用。由于场效应管必须工作在合适的外加直流电压下,所以驻极体话筒属于有源器件,即在使用时必须给驻极体话筒加上合适的直流偏置电压,才能保证它正常工作,这是有别于一般普通动圈式、压电陶瓷式话筒之处。
