驻极体话筒的结构特点、外形和种类、主要参数、型号与引脚识别

（7）固有噪声。这是指在没有外界声音时话筒所输出的噪声信号电压。话筒的固有噪声越大，工作时输出信号中混有的噪声就越大。一般驻极体话筒的固有噪声都很小，为微伏级电压。

（8）指向性。也叫方向性，是指话筒灵敏度随声波入射方向变化而变化的特性。话筒的指向性分单向性、双向性和全向性3种。单向性话筒的正面对声波的灵敏度明显高于其他方向，并且根据指向特性曲线形状，可细分为心形、超心形和超指向形3种；双向性话筒在前、后方向的灵敏度均高于其他方向；全向性话筒对来自四面八方的声波都有基本相同的灵敏度。常用的机装型驻极体话筒绝大多数是全向性话筒。

4.型号与引脚识别

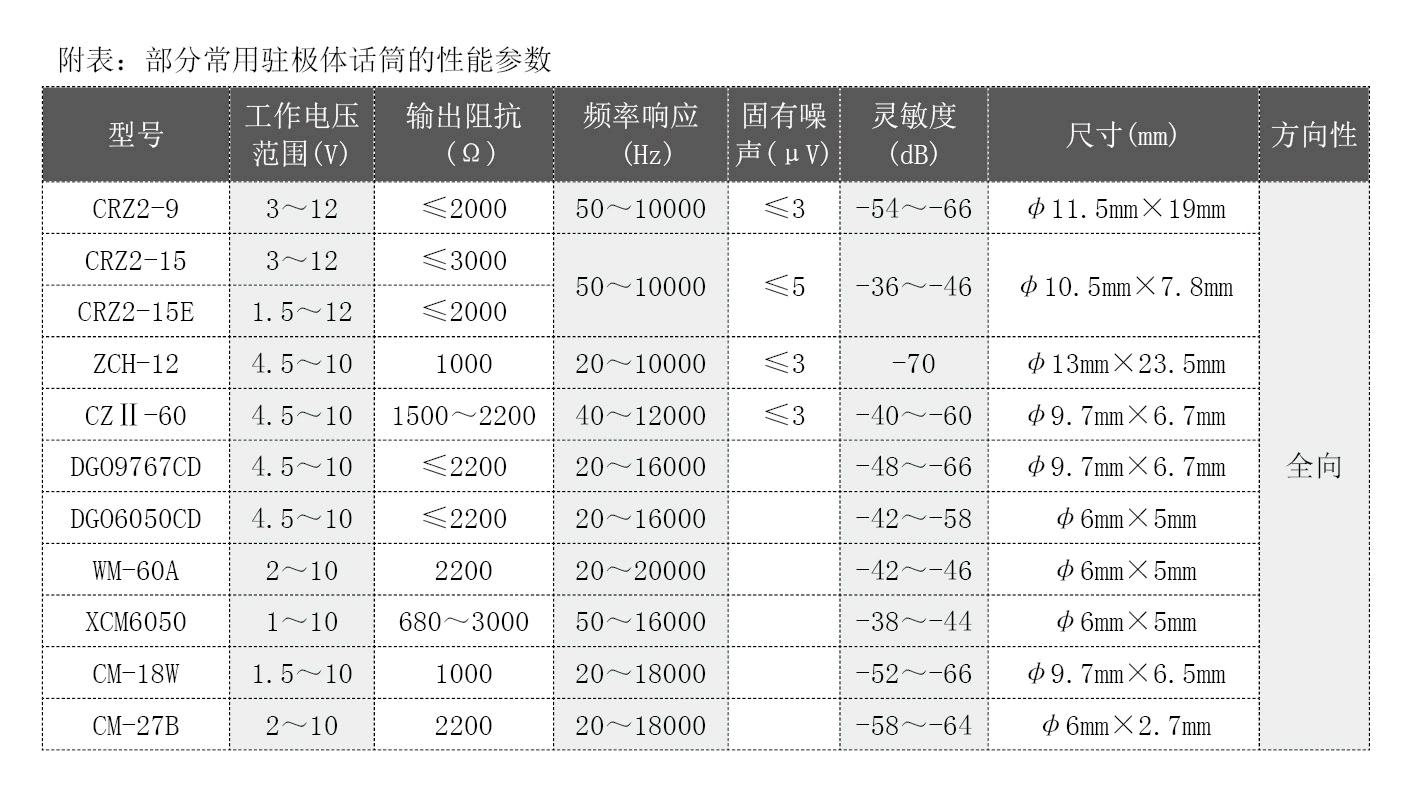

由于驻极体话筒的型号命名各厂家不统一，可谓各行其事，无规律可循。要想知道某一型号产品的性能和有关参数等，一般只能查看厂家说明书或相关的参数手册。业余条件下，对于不同型号的驻极体话筒，只要体积和引脚数相同、灵敏度等参数相近，一般均可以直接代换使用。附表列出了部分常用驻极体话筒的主要参数，供参考。

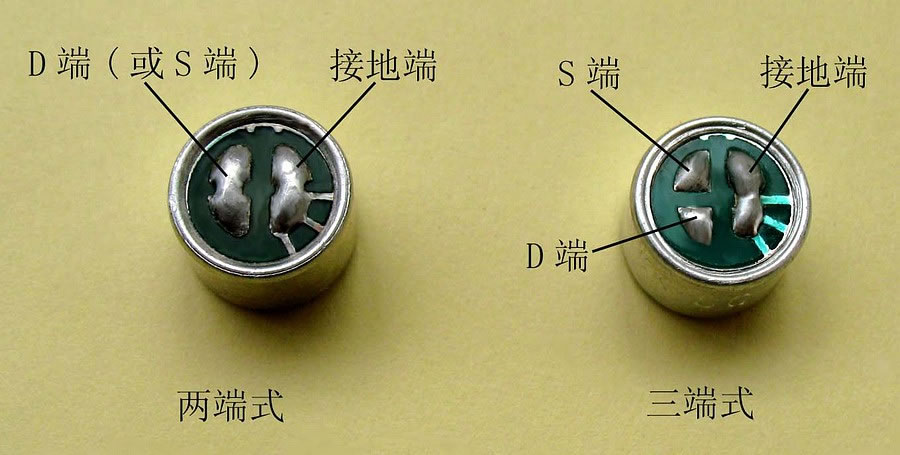

驻极体话筒的引脚识别方法很简单，无论是直插式、引线式或焊脚式，其底面一般均是印制电路板，如图3所示。对于印制电路板上面有2部分敷铜的驻极体话筒，与金属外壳相通的敷铜应为“接地端”，另一敷铜则为“电源/信号输出端”（有“漏极D输出”和“源极S输出”之分）。对于印制电路板上面有3部分敷铜的驻极体话筒，除了与金属外壳相通的敷铜仍然为“接地端”外，其余2部分敷铜分别为“S端”和“D端”。有时引线式话筒的印制电路板被封装在外壳内部，无法看到（如国产CRZ2-9B型），这时可通过引线来识别：屏蔽线为“接地端”，屏蔽线中间的2根芯线分别为“D端”（红色线）和“S端”（蓝色线）。如果只有1根芯线（如国产CRZ2-9型），则该引线肯定为“电源/信号输出端”。

图3  驻极体话筒的引脚识别
