单管1.5V微型无线话筒

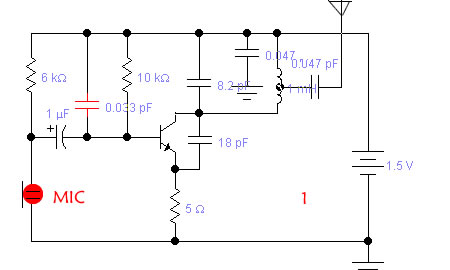

　　本文介绍的微型无线话筒电路，只用到一只三极管加上阻容元件、话筒头和微型纽扣电池所构成，体积可以做到很小。发射距离可以达到30m左右。电路原理图如下：

　　电路中，三极管与电感、电容组成高频振荡器，MIC输出的音频信号通过1μF的电容耦合直接对高频振荡器实现频率调制（改变三极管结电容）。10KΩ电阻是三极管的基极偏流电阻，制作中可根据三极管的工作电流大小适当改变其阻值，电流大一些，发射距离会远一些，但电池消耗更快。

　　三极管选用3DG130G，9018等高频管，电感线圈用直径0.5毫米漆包线在直径5毫米的圆棒上绕7匝，中心抽头经高频耦合电容接天线。天线用约半米长的软导线时，配合调频收音机接收，发射距离可达到30米左右。

　　电路中的阻容元件按图示取值，MIC是微型驻极体话筒。
