驻极体话筒的结构特点、外形和种类、主要参数、型号与引脚识别

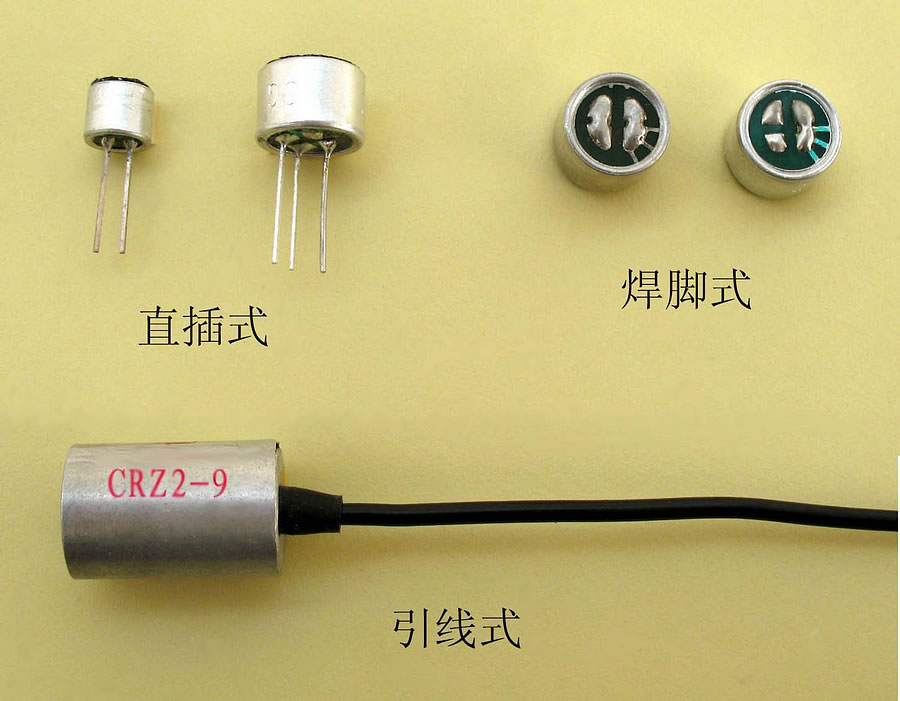

（a） 机装型

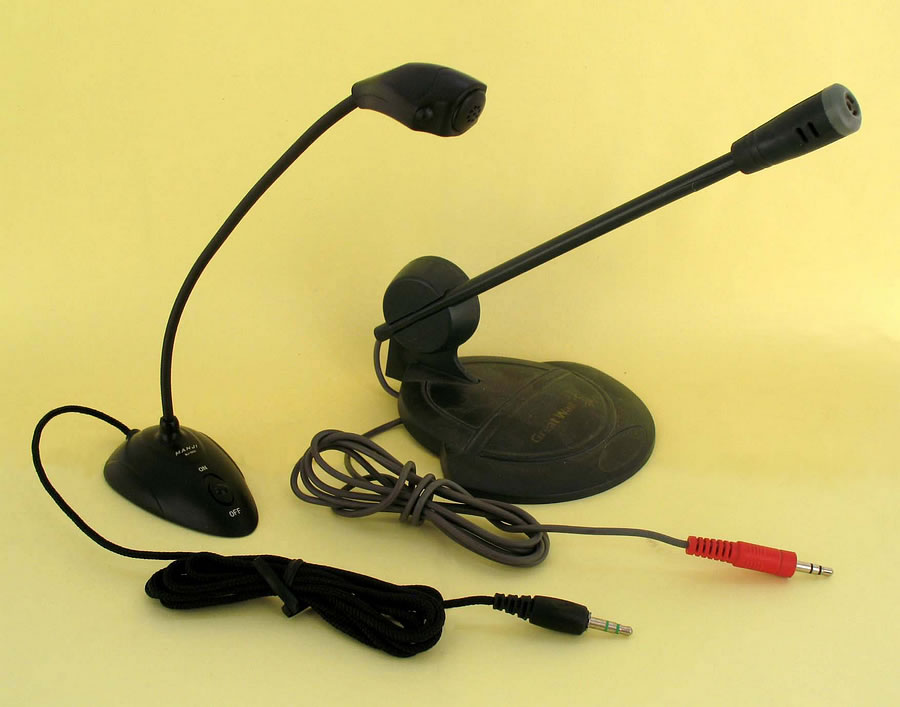

（b） 外置型

图2  驻极体话筒实物外形图

2.外形和种类

常用驻极体话筒的外形分机装型（即内置式）和外置型两种。机装型驻极体话筒适合于在各种电子设备内部安装使用，其外形如图2（a）所示。常见的机装型驻极体话筒形状多为圆柱形，其直径有φ6mm、φ9.7mm、φ10mm、φ10.5mm、φ11.5mm、φ12mm、φ13mm……多种规格；引脚电极数分两端式和三端式两种，引脚形式有可直接在电路板上插焊的直插式、带软屏蔽电线的引线式和不带引线的焊脚式3种。如按体积大小分类，有普通型和微型两种，微型驻极体话筒已被广泛应用于各种微型录音机、微型数码摄像机、手机等电子产品中。

除了机装型驻极体话筒外，将机装型驻极体话筒装入各式各样的带有座架或夹子的外壳里，并接上带有2芯或3芯插头的屏蔽电线（有的还接了开关），就做成了我们经常见到的形形色色、可方便移动的外置型驻极体话筒，其外形如图2（b）所示。

3.主要参数

表征驻极体话筒各项性能指标的参数主要有以下几项：

（1）工作电压（UDS）。这是指驻极体话筒正常工作时，所必须施加在话筒两端的最小直流工作电压。该参数视型号不同而有所不同，即使是同一种型号也有较大的离散性，通常厂家给出的典型值有1.5V、3V和4.5V这3种。

（2）工作电流（IDS）。这是指驻极体话筒静态时所通过的直流电流，它实际上就是内部场效应管的静态电流。与工作电压类似，工作电流的离散性也较大，通常在0.1～1mA。

（3）最大工作电压（UMDS）。这是指驻极体话筒内部场效应管漏、源极两端所能够承受的最大直流电压。超过该极限电压时，场效应管就会被击穿损坏。

（4）灵敏度。这是指话筒在一定的外部声压作用下所能产生音频信号电压的大小，其单位通常用mV/Pa（毫伏/帕）或dB（0dB=1000mV /Pa）。一般驻极体话筒的灵敏度多在0.5～10mV/Pa或-66～-40dB范围内。话筒灵敏度越高，在相同大小的声音下所输出的音频信号幅度也越大。

（5）频率响应。也称频率特性，是指话筒的灵敏度随声音频率变化而变化的特性，常用曲线来表示。一般说来，当声音频率超出厂家给出的上、下限频率时，话筒的灵敏度会明显下降。驻极体话筒的频率响应一般较为平坦，其普通产品频率响应较好（即灵敏度比较均衡）的范围在100Hz～10kHz，质量较好的话筒为 40Hz～15kHz，优质话筒可达20Hz～20kHz。

（6）输出阻抗。这是指话筒在一定的频率（1kHz）下输出端所具有的交流阻抗。驻极体话筒经过内部场效应管的阻抗变换，其输出阻抗一般小于3kΩ。
