光敏二极管原理和特性曲线

浏览
发布时间 2009-03-27

光敏二极管是将光信号变成电信号的半导体器件。同普通二极管一样,它的核心部分也是一个PN结,所不同的是,为了便于接受入射光照,PN结面积尽量做的大一些,电极面积尽量小些,而且PN结的结深很浅,一般小于1微米。光敏二极管的外壳上有一个透明的窗口以接收光线照射,实现光电转换。

光敏二极管是在反向电压作用之下工作的。没有光照时,反向电流很小(一般小于0.1微安),称为暗电流。当有光照时,携带能量的光子进入PN结后,把能量传给共价键上的束缚电子,使部分电子挣脱共价键,从而产生电子---空穴对,称为光生载流子。

它们在反向电压作用下参加漂移运动,使反向电流明显变大,光的强度越大,反向电流也越大。这种特性称为“光电导”。光敏二极管在一般照度的光线照射下,所产生的电流叫光电流。如果在外电路上接上负载,负载上就获得了电信号,而且这个电信号随着光的变化而相应变化。

光敏二极管的特点:
应用时反向偏置连接
没光照射,呈现极高阻值
有光照射时,电阻减小
可作光控开关

光敏二极管在电路图中文字符号一般为VD,图形符号如下:

光敏二极管原理和特性曲线
光敏二极管符号

光敏二极管原理和特性曲线
光敏二极管接法

光敏二极管原理和特性曲线

光敏二极管实物

光敏二极管原理和特性曲线

光电流---正电压特性

光敏二极管原理和特性曲线

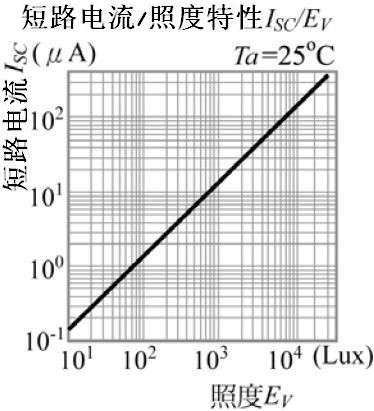

短路电流---照度特性

光敏二极管原理和特性曲线

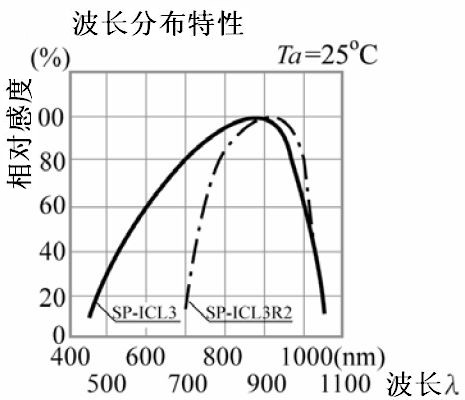

波长分布特性
