上篇介绍了对数周期天线的平衡双导线馈电法,这里继续介绍交叉馈电法对数周期天线

交叉馈电法对数周期天线,DTMB电视接收天线

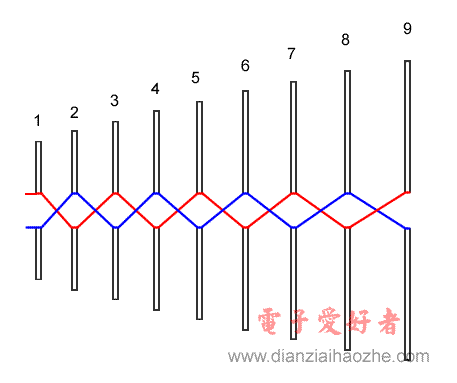

该天线由九个有源振子单元构成,有源振子的相邻前后单元兼做引向器和反射器。1号振子两端连接同轴电缆馈线,需要平衡-不平衡变换。

1-9号振子长度依次为:120、130、141、154、167、182、197、215、234毫米;间距依次为:19、21、23、25、27、30、32、35毫米。所有振子采用5到10毫米的金属管制作。

该天线工作在470兆赫到700兆赫范围,具有约6分贝的增益,可以用作中近距离DTMB电视接收天线。
