适合胆机的小功率音箱制作

单元分布图

    本箱超常规地将倒相管装在中高频单元之上，并将中高频夹在中央，也克服了响应不平滑、最佳听音范围小的毛病。它与低频单元拉大距离，不但符合倒相箱的要求，倒相孔辐射出的声波与低频单元声波叠加，还具有哑铃式音箱低频份量足的一些优点。
    图5是专为喜欢制作具有音色取向可变的音箱者提供的一个结构方案，是在音箱面板上加装了一只软球顶高频单元（电路见图1的虚线部分），当K扳向B档时软球顶单元工作，便成了具有晶体管音色特性的音箱。加装的高频单元应是丝绢软球顶振膜，高频上限响应及灵敏度应分别达到22KHz和91dB以上的优质单元为佳）。

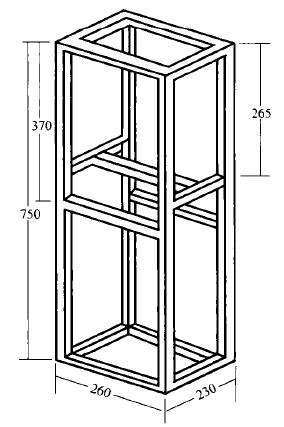

    箱子采用20mm厚的中密度板（MDF）制作，纤维密度板虽然厚实，但音箱在放音时内部的空气压力很大，箱壁在忍受这种压力时经常会发生振动，即使小功率音箱在音乐的高潮片段也是如此，还因面板开孔集中，为防止箱子机械强度变差，又采用了复杂的龙骨架结构箱子。骨架结构如图6所示，它是由25 mm X30mm的硬木做成的整体框架，骨架尺寸必须精确，它直接决定箱子的尺寸与造型。
    音箱前后板是最易发生振动的薄弱部位，故在前板各单元中央与后壁之间又增设了一个硬木支撑，极为有效地减小了箱振所产生的声染色失真，这样的结构工艺就是在15英寸300W 的专业音箱中也不多见。密度板不像实木板那样容易粘牢。本音箱虽有骨架组合，但牢靠程度仍不放心。对此，在各箱板与骨架的粘合面上又用许多木螺丝钉进一步加固(钉子间距约100mm)。各板上的所有钉孔应在箱子未成型前钻好(Φ3mm孔，骨架上不能钻孔)，粘合箱子时乘胶水未干燥时将板与骨架拧紧。

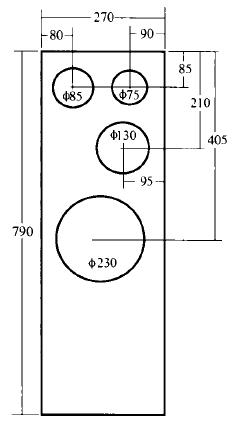

    各单元及倒相管安装洞孔应事先开好，各开孔直径、位置尺寸一定要准确，不可碰及周边骨架。面板上的各单元开孔尺寸如图7所示，要注意2只箱子的单元开孔方向呈对称状。特别强调的是YDQZ10-2和YDQG5-14的振膜面板仅比它的安装洞孔直径大4mm，一旦开孔直径稍大将造成单元面板遮不住开孔，出现封闭不严而无法补救的危险，这也是本单元在设计制造上的一个缺陷。

图6 骨架结构图                                                                                 图7 单元开孔图
