适合胆机的小功率音箱制作

会明显降低对扬声器的阻尼作用，导致声音浑浊、瞬态响应变坏等。显然L的R0越小，插入损耗小音质也越好。通常，L的直流电阻做到音圈电阻的1/10以下就很好了。
    分频线圈电感量的误差要尽量小，不然会使分频点偏移，引起各频段重叠太多或衔接不良而出现峰谷点，响应也变得很不平滑。电感线圈制作很容易，但在绕制时遇到的问题是电感量的准确程度难以掌握。以下给出的线圈数据是经过实际测量得来的，只要线圈骨架几何尺寸、线径、匝数符合要求，电感量一般不会有较大的误差，当然有条件最好用数字电感仪测量一下。从图2的线圈数据看，几个线圈已接近最佳结构尺寸，线圈的R0小，Q值也较高。由于导线线径很粗，L的电阻小到0.2～0.4 Ω，已做到重料发烧级的分频器了。对于胆机用音箱分频器，不要刻意去追求那些5N、6N的纯铜或无氧铜导线来绕制，还不如下功夫从线圈的最佳结构、减少输出变压器二次侧线圈或扬声器传输馈线的R0方面来得合算。

图2 分频线圈数据

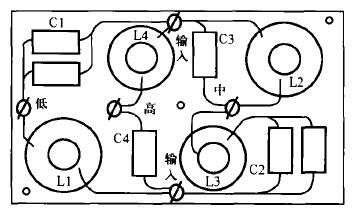

    分频器的组装不一定非印刷电路板莫属，一来自制麻烦不易，二则电路板的载流量往往不够，引起效率和音质下降。一般用一块胶木板或塑料板即可。笔者采用一个普通塑料录象带包装盒作为安装板， 由于板的面积大(200mm X 120mm)，各线圈之间距离大，不会发生有害的互耦作用而影响分频质量。L、C元件在板上的分布及电路如图3所示，L1～L4，Cl～C4用胶粘在板上，并在元件引线相应位置钻2mm小孔，引线穿入板后直接连接成电路。这样R0小，电路也整齐简洁，最后不要忘了在端子接线处做出相位及输出标志。

图3 分频器组装图

5．音箱制作

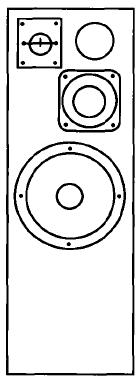

    音箱作为一种真实再现声音的装置，在设计上它的声学性能是首要的，其次才是审美方面的要求。音箱设计比较复杂，还要知道低频单元的一些关键数据才行。本音箱的尺寸定为790 mm X300mm X 270mm，从一般家庭放音情况看，这是个非常适宜的体积。对中、高频单元来说，不能简单地把箱子看成是组装支架的作用。对于Hi-Fi放音，箱子越窄越有利于中高频辐射，声场分布宽音质也越好，本箱宽度做到270mm，已接近低频单元外径的极限。由图4可见，各单元及倒相管都紧靠在一起，且都尽量集中在箱子最上端，其特点是声象集中，声音没有分裂现象。由于声波与听音者耳朵呈同一水平，声音也真实自然。

图4 面板单元分布图         图5 加装软球顶高频
