适合胆机的小功率音箱制作

有很陡的频率衰减斜率。鉴于目前市场上发烧级分频器很难寻觅且价格也不菲，更重要的是分频频率完全依据所选单元特性而定，成品分频器往往并不一定适用，因此，Hi-Fi音箱的分频器还是自制为上策。图1是本箱的分频电路，它的衰减率是按每倍频程-12dB设计的。分频点很重要，它直接决定着各单元能否工作在最佳响应频段，并将其衔接成一个宽阔而平坦的放声系统。分频点应选择在各单元最出色的一段频带，一定要避开频响两端急剧起伏变化的峰谷段，才能衔接成一个频响宽阔平坦、效率高的Hi-Fi音箱。否则，即使做到了宽频带，频响也会变得高低不平、过渡特性变坏等。对于Hi-Fi音箱来说，应尽量采用厂家推荐的分频值。

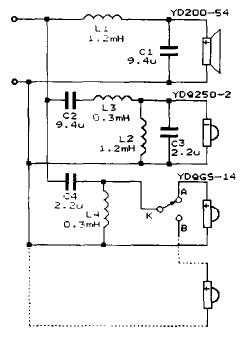

图1 分频器电路图

    L1与C1组成的低通滤波器将200-54的分频点选在1.5kHz，这里将它的分频点适当提高，主要是单元特性好，更重要是音频的功率多半都集中在中低频，适当提高低频单元的截止频率，可以充分发挥单元特长，给出的声音将更加饱满有力度。如果分频点过低，不但丧失了单元优势，反而还会加重中频单元的负担，引起振幅过载、失真增大等弊病。
    虽然中频单元的有效频响宽达800Hz～10kHz，L2、L3与C2、C 3组成的带通滤波器仅取其1.5～6kHz的一段频带，这也是它的黄金频段。L4、C4构成的高通滤波器将YDQG5-14的分频点定为6kHz，本单元的下限截止频率也取得较高，将更加轻松自如地在高频段发挥它的特长。由于合理的选择分频点，3个单元各自都工作在声效率最高的频带，故系统的综合灵敏度也要比各单元的平均特性灵敏度高出1～2dB。
    分频器元件少，电路也很简单，对于分频电容器最起码的要求是高频特性好，耗损及容量误差小。目前的聚丙烯CBB无极性电容器的耗损角正切值仅为0.08％ ～0.1％ ，高频性能优异，体积小、无感、价廉，完全能胜任Hi-Fi系统分频电路的需要。本音箱选用耐压为63V的CBB21、CBB22电容器，9.4 uF的用2只4.7 uF的并联即可。高耐压电容在分频器上无大意义，价格却成倍上升。不要盲目崇拜那些舶来品洋电容，这类电容并不一定能明显改善音质，价格却高得惊人，有时1只10 uF的电容往往超过一只中低频扬声器单元的售价。
    分频线圈L的内阻R0大小直接关系到传输效率与音质，在胆机中分频器与输出变压器二次侧线圈、扬声器音圈及传输馈线呈串联回路。当L的直流电阻较大时，引起插入损耗增大，传输效率下降，不但白白浪费了大量输出功率，还
