晶体管分立元件音频前级平衡放大电路

作者 陈永胜 来源 《无线电》杂志
发布时间 2010-12-23

音频前级放大器

前级放大电路的工作位置处于信号源与功率放大器之间,它的主要作用是补偿放音系统的增益、使信号源与功率放大器信号匹配、平衡与非平衡信号的转换,同时有调相作用。

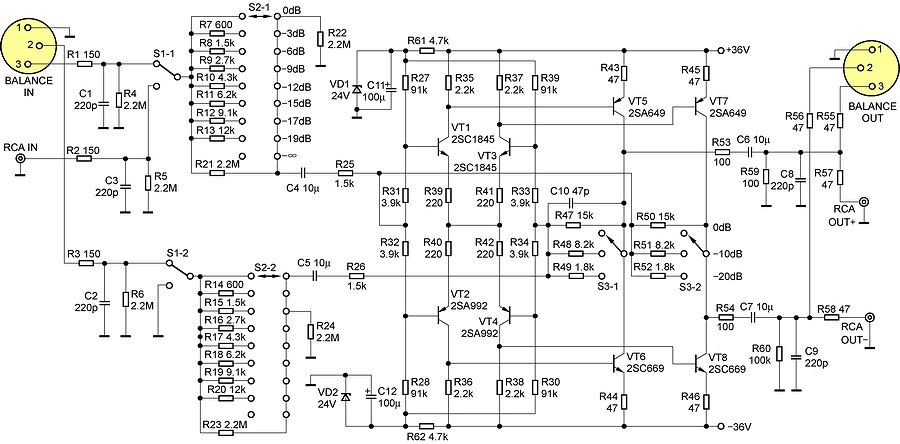

前级平衡放大电路通常可以由运算放大器或晶体管分立元件组成,由于运算放大器的一些技术指标限制,笔者决定使用晶体管分立元件设计一款性能较高的前级平衡放大电路,如图1所示。

分立元件前级放大电路图

音频线路传输分析

1. 音频线路信号的0dBm电平

0dBm电平是指在600Ω的负载电阻上耗散了1mW的功率,表示是0dBm电平强度,通过有关的换算所得,在600Ω的负载电阻上产生775mV的电压。为了使用方便有时也会使用0dBV,0dBV=1V。音频信号经常使用0dB来说明信号是否正常,比0dB小的信号表示没有受到电路输出动态限制,不会产生过载削波失真,但电平过低会使信噪比降低,比0dB大(指示在红色位置)会产生严重削波失真。音频线路使用600Ω的负载阻抗是非常合适的,这样可得到较低的失真和较高的信噪比。

2. 平衡信号的优点

音频信号线路传输有两种类型,第一类是非平衡(单端信号)传输,它由一个信号端和一个地端组成,传输信号线是由芯线和屏蔽网线组成,在长距离信号传输中,信号较容易感应空间的电磁波干扰而降低信噪比。第二类是平衡(双端信号)传输,它由一个正相信号端和一个负相信号端与一个地端组成,传输信号线是由两条芯线和屏蔽网线组成;两条芯线虽然同样也会感应干扰,但是两条芯线感应的干扰是共模信号,而平衡输入放大电路只对差模信号有放大作用,对共模信号有抑制作用,两条芯线感应的干扰噪声会自动衰减掉。

3. 输入与输出阻抗匹配

在《电工基础》理论中说道阻抗匹配时,即后级输入电阻等于前级输出电阻,后级负载可获得到最大的功率,阻抗匹配能得到较低失真和较高信噪比。在《电子电路基础》理论中有反相放大电路输入电阻较低,较容易实现阻抗匹配一说,而且电路增益可大于1倍也可小于1倍,利用该增益特点可实现音量控制调节。

电路分析

电路信号接口使用卡农接头作平衡信号输入、输出,RCA接头为单端信号输入、输出。RCAIN与RCAOUT+是同相,与RCAOUT-是反相,这样进行相位调整,扩展了前级放大器适用于其他器材的通用性。

S1-1、S1-2为平衡与非平衡信号输入选择开关,使两种类型的输入信号都能工作于本电路。

S2-1、S2-2、 S3-1、S3-2为电路增益控制开关,也是该电路的音量调节开关,S2-1、S2-2为主音量调节,S3-1、S3-2为副音量调节,两组开关配合使用能有效扩大音量调节范围。对于一款性能要求高的前级放大电路,音量电位器的设置是一件较难处理的问题,音量电位器若安装在前级放大电路的输入端。由于一开始就对输入信号进行衰减,因此对信号的动态处理控制是有利的,但是会降低信噪比,也会增大开机冲击噪声。音量电位器若安装在前级放大电路的输出端,则与安装在输入端的效果相反。虽然输入端与输出端都可安装衰减式电位器,但是电位器的线性度差会严重影响左右声道的平衡,为此,本电路决定采用调节电路的增益量来调节音量。降低电路的增益可以带来有效的降低电路的失真度、提高电路信噪比、展宽电路的频率响应等优点。

基极偏置稳压电路,集成电路稳压IC虽然有很高的稳压精度,但是它的高频噪声也很大。本电路只有两级放大,相对三级以上的放大电路,其直流总增益低,而且信号的工作电平较低,虽然普通稳压二极管的稳压度较低,但是噪声值也较低,综合平衡,普通稳压二极管较适合本电路使用。
电路相关元件作用,R1、R2、R3、R53、R54、C1、C2、C3、C8、C9组成低通滤波电路,减小射频信号对电路的干扰,提高信噪比,对音色也有一定调整作用。隔离电阻R55、R56、R57、R58减小两组输出的相互影响。R4、R5、R6、R59、R60下拉电阻能有效降低耦合电容漏电产生的直流电压,使开关在转换时的冲击噪声降到最低。
