差分输入高品质音响平衡放大器

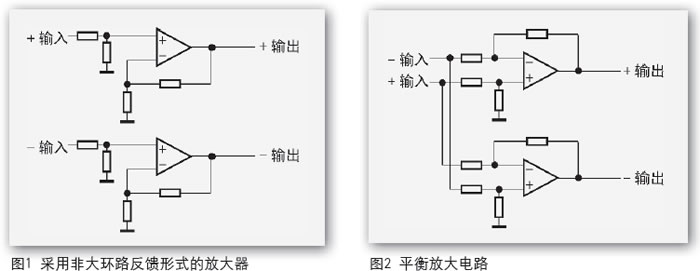

平衡式放大电路在高端音响中经常可见，它比一般非平衡传输信号放大电路能获得更高的信噪比、更大的动态和更细致的分析力。在早期的刊物里所见到的平衡放大电路只是简单的把两路电路机构和性能相同的放大器通过非平衡电路转为平衡电路，分别放大正相和反相信号。其实这样得出的效果比单个放大器并没有明显地提升，反而会使音感到更生硬、更呆板。如果单个放大器采用非大环路反馈形式还会产生自激，或完全不能正常工作（见图1）。

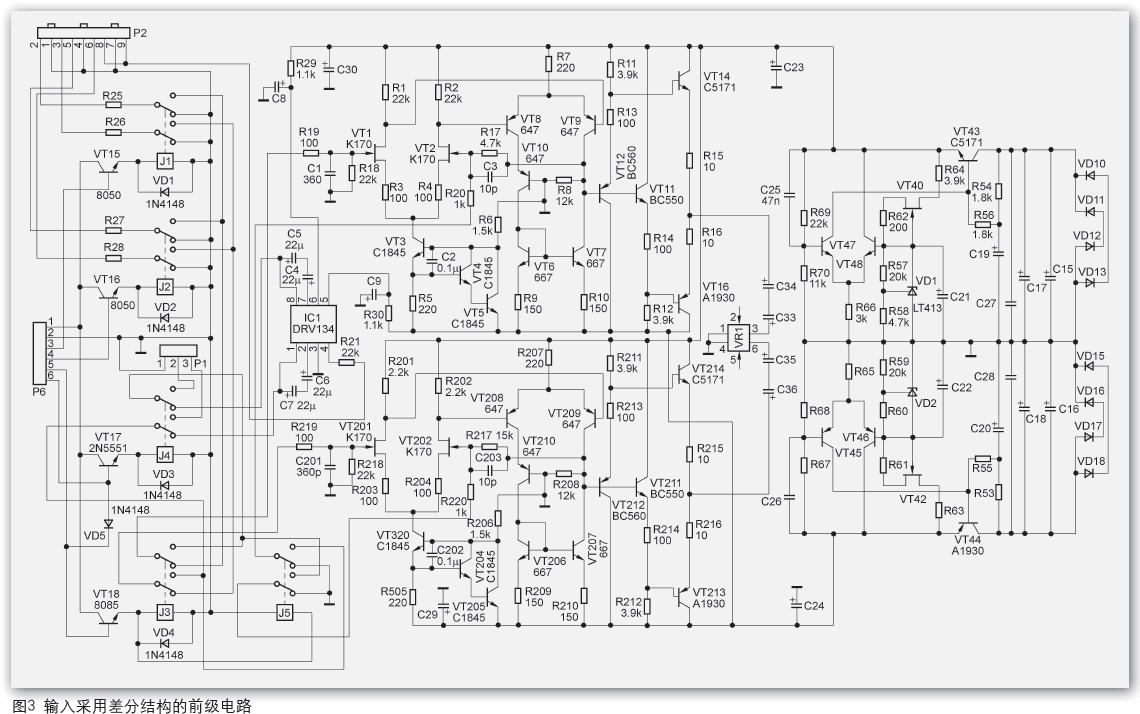

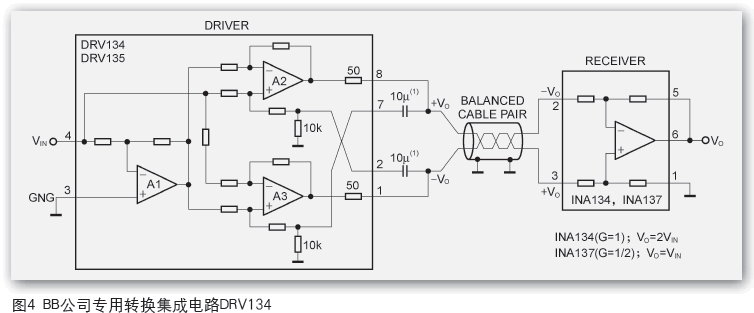

目前高音质的平衡放大电路是由两个放大器交叉连接而成，就是常说的我中有你，你中有我结构。这种双平衡设计有效地抑制了共模噪声与失真（见图2）。本机前级电路的输入采用差分结构（见图3）。差分放大电路由于具有共模抑制能力，因此电源波动或滤波不干净的信号进入输入级后便可得到有效地抑制。当电路采用平衡输入时，正负输入信号线感应的交流噪声也是一种共模信号，也可被差分电路抵消，从而使整个放大电路的信噪比得到明显改善。当输出到扬声器时，失真与噪声再一次被抵消，使得信号还原度极高。电压放大级在这里采用镜像恒流源负载，非平衡转为平衡电路采用BB公司专用转换集成电路DRV134（见图4）。

一般用分立元件和运放电路构成的转换电路形式比较复杂，对外围电路参数配对要求严格，对于DIY制作有一定的难度，而DRV134无外围元件，输出正负波形对称性也很完美，这对于制作高素质的平衡放大器扫除一大障碍。
