SG3525集成电路脉宽调制器

发布时间 2009-06-18

  SG3525是在 SG3524的基础上改进而来的, 它克服了 SG3524的不足成为第二代集成电路脉冲宽度调制器。它采用了DIP16封装,外型如图 1 所示。

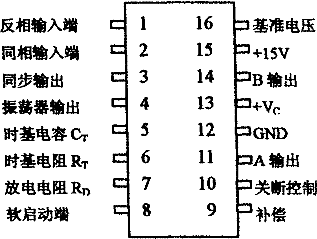

  SG3525引脚 图1 SG3525引脚功能

  各引脚功能如下: 1 、 2引脚分别为互差放大器的反相输入端和同相输入端, 3脚为同步输出端, 4脚为振荡器输出, 5 、 6脚分别外接内部振荡器的时基电容和电阻, 7脚接放电电阻, 8脚为软启动, 9脚为误差放大器的频率补偿端, l O脚为关断控制端,用于实现限流控制,1 1 、 1 4脚为输出端, l 2脚为接地端, l 3脚接输出管集电极电源, l 5脚接 SG3525的工作电源, l 6脚为 5 . 1 v 基准电压引出端 。

SG3525电路框图

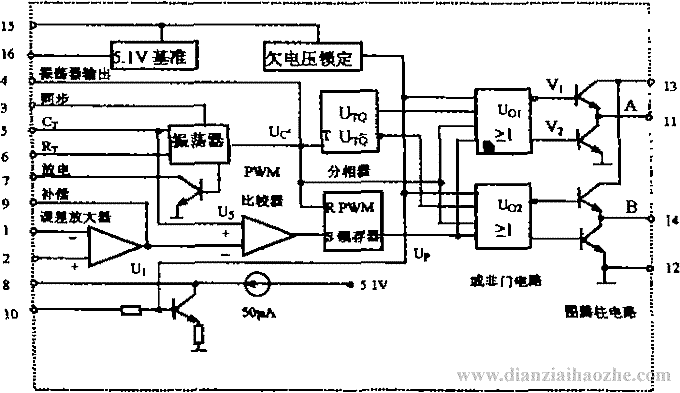

图2 SG3525内部电路方框图

  SG3525内部结构框图如图 2所示, 它在第一代脉宽调制芯片 SG3524的基础上作了较大的改进, 主要表现在以下几个方面:

  ( 1 ) 电路中设置了欠电压锁定和限流关断电路。 为了防止在欠电压状态下 < 8 V ) 时有效地使输出保持在关断状态, 电路中设置了欠电压封锁电路, 当U > 2 . 5 V时, 欠电压封锁电路就开始工作, 其上限值为 8 V , 但在电路达到 8 V前, 电路各部分已进入正常工作状态, 而当从 8 V 下降到 7 . 5 V时, 锁定电路又开始恢复工作, 其中有 0 . 5 V 的回差电压, 用于消除钳位电路在阀值点处的振荡。在锁定电路工作期间, 输出一高电平, 加至组合逻辑门电路的输入端, 以封锁 P WM的脉冲信号。SG3525没有电流限制放大器, 它采用了关断控制电路来进行限流控制, 其中包括逐个脉冲的电流限制和输出电流的限流控制, 只要将信号加于 l 0脚就能实现限流控制。另外 l 0脚也可提供各种程序控制的需要。

  ( 2 ) 改进了振荡电路。主要是将时基电容 c 的放电电路与充电电源分开, 单独设立引脚7 , C 放电通过外接电阻 R 。 来实现,改变 R 。 即可改变 C 的放电时间常数, 从而也改变了死区时间, 而 C 的充电是由 R 规定的内部电流源决定的。振荡器的振荡频率为:

  SG3525集成电路脉宽调制器

  ( 3 ) 输出电路的改进。SG3525输出级采用了图腾柱输出电路, 它能使输出管更快地关断, V1由达林顿管组成, 最大驱动能力为100mA , V 2作为开关器件, 在其导通时可以迅速把外接 MO S管栅极上的电荷从它的集电极泄放至地, 最大吸收电流为50mA。

  由图 2结构框图可见,SG3525主要有基准稳压源 、振荡器 、误差放大器 、PWM比较器和锁存器 、分相器 、或非门电路和图腾输出电路等几大部分组成:

  振荡器通过外接时基电容和电阻产生锯齿波振荡同时产生时钟脉冲信号, 该信号的脉冲宽度与锯齿波的下降沿相对应。时钟脉冲作为由T触发器组成的分相器的触发信号, 用来产生误差为 1 8 0 。 的一对方波信号u和U 误差放大器是一个双级差分放大器, 经差分放大的信号u。 与振荡器输出的锯齿波电压u 加至P WM比较器的负、 正输入端, 比较器输出的调制信号经锁存后作为或非门电路的输入信号 u . 或非门电路在正常情况下具有三路输入:即分相器的输出信号 u m和 u P WM调制信号u 和时钟信号U 。或非门电路的输出U Ⅲ和 U 即为图腾柱电路的驱动信号。 相关各点的波形如图3 所示。

  SG3525波形 图3 SG3525相关波形图
