音响功放假负载,代替扬声器的假负载

浏览
发布时间 2014-05-03

如果想测试音响功率放大器,有时可使用假负载,比实际的扬声器更加方便,而且还能防止损坏扬声器的可能。

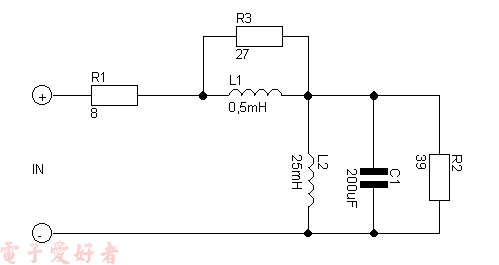

在阻抗和频率响应方面,该电路表现为一个真正的扬声器,阻抗可以设置为8欧姆或4欧姆,功率100瓦。4欧姆是括号内的数值。

音响功放假负载,代替扬声器的假负载

R1 = 8欧姆(4欧姆)100瓦
R2 = 39欧姆(18欧姆)5瓦
R3 = 27欧姆(12欧姆)5瓦
C1 = 200uF(400uF)无极性电容
L1 = 0.5 mH(0.25mH)
L2 = 25 mH(12mH)
