立体声扬声器相位测试仪

在立体声音响系统中，需要检查扬声器相位是否被接反的问题。这是特别的一个问题，如果连接线没有极性区分。这个电路有助于扬声器的相位判断。

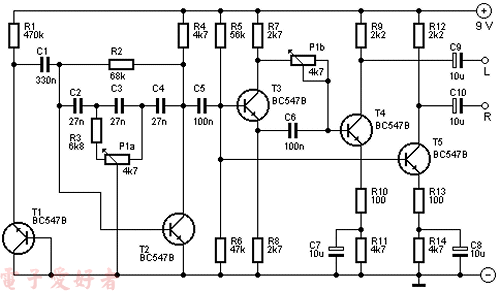

该电路使用了5个晶体三极管。T1产生一个噪声信号。P1A接在过滤器电路中，T2输出信号送至T5输出给右声道。T3是一个移相器，通过T4将信号施加到左声道。

正确的相位极性判定如下进行：该电路的L和R输出端被连接到放大器，通过转动P1改变频率。在低频率时，声音的位置不确定；在高频率时，声音出现在中间。不当的扬声器相位，效果正好相反。

P1A和P1B是一体的同轴电位器。该电源可以是9V叠层电池供电。

R1 = 470 kΩ
R2 = 68 kΩ
R3 = 6,8 kΩ
R4, R11, R14 = 4,7 kΩ
R5 = 56 kΩ
R6 = 47 kΩ
R7, R8 = 2,7 kΩ
R9, R12 = 2,2 kΩ
R10, R13 = 100 Ω
P1 = 4,7 kΩ 同轴电位器
C1 = 330 nF
C2, C3, C4 = 27 nF
C5, C6 = 100 nF
C7-C10 = 10 µF
T1-T4 = BC547B
