电视节电遥控插座

浏览
发布时间 2008-10-26

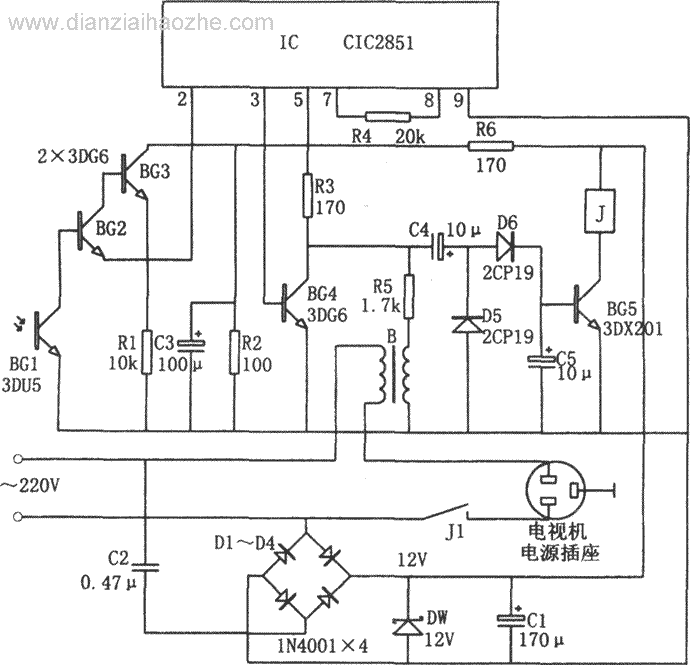

节电遥控插座电路图

如图所示为电视机节电遥控关机电路。该电路由电源电路、红外线接收电路、音乐集成电路IC(CIC2851)等组成。

本电路利用遥控盒发出的红外光信号来关断整机电源,耗电量小于0.3W。而有些带遥控功能的彩电,在遥控关机后仍有部分电路未断电源,有几瓦甚至超过10W的待机电能消耗。利用本电路,则可实现电能的节省。

当手持遥控器向电视机发出信号时,电路中的光敏三极管BG1收到此信号。该信号为脉冲调制信号,其平均功率小。此信号经BG2管放大后触发IC,使其发出音频信号,该音频信号经D5和D6倍压整流后产生偏流,使BG5导通、继电器J吸合,从而使电视机电源接通。交流电流通过变压器B的次级后产生的交流电压代替了IC的音频信号,又使继电器J产生自锁。

若要关机,则BG1再次收到光信号,产生很小的集电极电流,该信号经BG2放大后使BG3管导通,触发IC发出关机信号。因整个电视机的电流大大减小,B的次级交流电压下降,10秒后音乐集成电路IC停止输出,对应BG5管的集电极电流减小,使继电器J释放,从而断开电视机的电源。

电路中变压器8的铁心尺寸为5×7mm。初级线径为0.3mm,匝数为60;次级线径为0.1mm,匝数为300。继电器J采用JX-13F-12V。
