Hi-Fi音响TDA1512功率放大集成电路

浏览
发布时间 2009-06-19

TDA1512是Hi-Fi级音响功率放大集成电路,20W单声道放大电路。单列9脚塑料封装,内部集成有过热、过流保护电路。TDA1512的参数如下:

电源电压范围:15V~35V
静态电流:65mA在25V
VCC=25V; RL=4Ω时输出功率13W
VCC=25V; RL=8Ω时输出功率7W
VCC=32V; RL=4Ω时输出功率21W
VCC=32V; RL=8Ω时输出功率12W
输入电阻=20kΩ

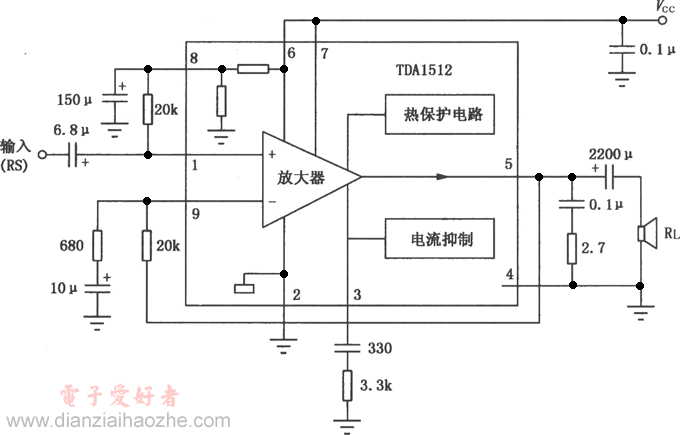

TDA1512功放块典型应用电路:

TDA1512功率放大电路
