适用于任何功放IC的BTL桥接放大电路

浏览
发布时间 2009-06-11

  以前讨论过很多双声道功放IC如何接成BTL放大的电路,这都是通过外接反馈电路的形式来完成的。对于发烧级的音响爱好者来说,他们更愿意给功放IC增加倒相前级来构建BTL桥接放大电路。加倒相前置级的方式可以最大限度地避免相位失真,听音效果自然也会更好一些。下面我们来看一个电路,如下所示:

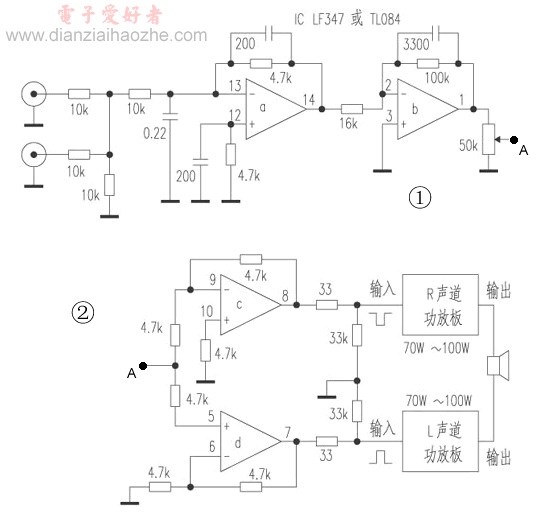

增加倒相前置级的BTL放大电路

  这原本是一个重低音功放电路,分为两部分。在图2中,两路运放分别做正相和反相放大输出,在第7、8脚分别输出幅度相等的音频信号流,只是其相位刚好相反。这样,在两路输出端驳接相同的功放,就可以实现桥接放大。末级的两路功放无论是集成功放电路还是分立元件功放电路都可以,只是相对而言必须一致。

  图1是组成重低音功放的前置放大电路,用四运放IC中的两路完成前置放大,音源为左右声道的混合信号。
