LM1876高保真功放电路

浏览
发布时间 2009-06-16

LM1876 是高保真双声道音频功率放大集成电路,输出功率 2 × 20W ,15 脚全绝缘封装,由美国国半公司(NS)九五年底推出,具有 NS 公司专利 SPIKE 瞬时温度骤失保护电路,完善的过压、欠压、过载保护,晶体管安全工作区保护,淡入、淡出静噪模式。

lm1876主要参数∶

  1. 电源电压:±20 —±35V
  2. 连续不失真功率:2 × 20W
  3. 总偕波失真〔 THD+N 〕:0.08%
  4. 速率:18v/us
  5. 信噪比:>98dB.
  6. 通道分离度:80dB
  7. 输出电流: 3.5A
  8. 峰值功率:62.5W

用LM1876设计的功放电路:

本功放电路设计为直流伺服恒流功放形式,比电压反馈式接法更为耐听。输出采用四线制,不允许有公共端。输入线宜采用屏蔽线,以进一步提高信噪比。电源内阻要小,须预留足够的功率储备,以防止大动态时出现削顶失真和过载失真。

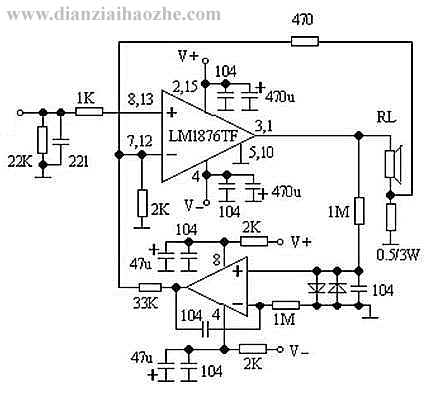

lm1876功放电路
