TDA7375四声道音频功放电路

浏览
发布时间 2009-06-16

  TDA7375为四声道音频功率放大电路,主要应用于车用音响,也应用于多声道家用音响。用一片TDA7375即可方便地组成四声道环绕声场,也可以用TDA7375接成双声道BTL功放和2.1声道功放电路。

  TDA7375特点:

  • 高功率输出:2x40W(MAX/4Ω)、2x35W/4ΩEIAJ 、2x25W @4Ω,14.4V,1kHz,THD=10%
  • 最少的外接元件
  • 无需外部消振电容
  • 内部固定增益/26dB BTL
  • 开机无冲击噪声
  • DC-AC短路保护
  • 软启动电路
  • 内部过载超温保护
  • 电池极性转换电路
  • 负载传感电路

  TDA7375

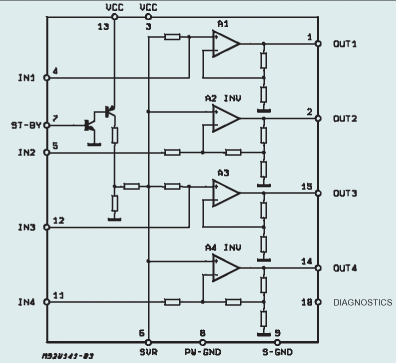

TDA7375内部框图:

  TDA7375内部框图

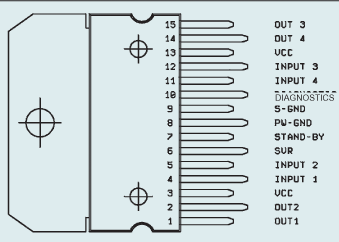

TDA7375引脚功能:

  TDA7375引脚功能

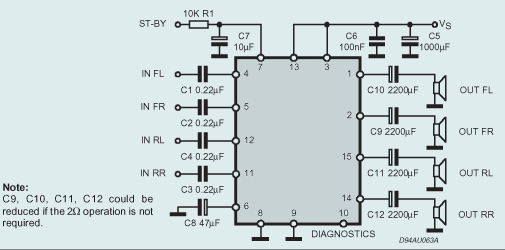

TDA7375四声道功放典型应用电路:

  TDA7375四声道功放电路

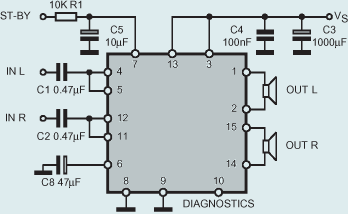

TDA7375双声道BTL应用电路:

  TDA7375双声道BTL

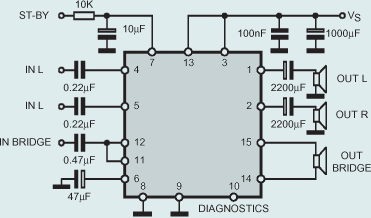

TDA7375 2.1声道应用电路:

  TDA7375 2.1声道
