采用开关电源的电话铃声发生器

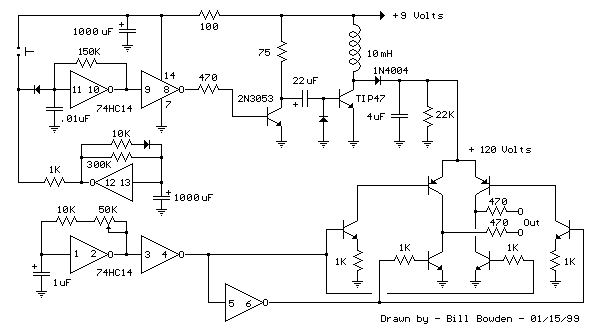

下面显示的电话铃声发生器从一个简单的开关模式电源（SMPS）产生，它采用了CMOS施密特触发器方波振荡器，10 mH电感，高电压开关晶体管（TIP47或其他高电压，1安培晶体管）和一个驱动晶体管（2N3053）生成所需的高电压。

电感应该具有1.5欧姆或更小的低直流电阻。开关电源必须连接一个负载，以防止电压上升过高，使一个22K电阻用于跨越其的电压限制在约120 DC，振铃电压输出大约90伏。输出电压可以通过改变引脚10和11之间的150K电阻将改变振荡器的频率（频率约为800赫兹如图所示）的值进行调整。

该电源是由第二施密特触发器振荡器（引脚12/13）接通与关断，这样的电话响了约2秒钟，然后将电路为空闲环之间约一分钟。这些时间可以用10K和300K电阻连接到引脚12进行调整。所示的按钮用于手动开启响铃。在25Hz的振铃频率由另一个施密特触发振荡器（标签1/2），其控制H桥晶体管输出电路产生。6个晶体管输出级（4个NPN，PNP 2）应该是集电极对发射极额定电压为200伏的或多个高电压类型。铃声将只有约10毫安，所以输出晶体管可以有一个低电流额定值，但必须有一个高电压等级。我用TIP47s和我手头上未知号码的小信号PNP的，但其他类型如NTE287（NPN）和NTE288（PNP）应该工作。两者都有一个300伏的CE耐压。

连接到输出端的2个470欧姆的电阻用来限制在当前情况下的输出被​​短路。我从来没有尝试过短路输出看到电阻效果如何，但我确实失去了几个晶体管，然后决定增加电阻。它们应该限制浪涌到周围120毫安应该是足够的低，以防止损坏。振铃信号存在时该电路约250毫安的电流，所以如果你想从电池操作它，建议六节碱性电池。用小9伏电池它可能不会工作。
