几个小时的长延时电路

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

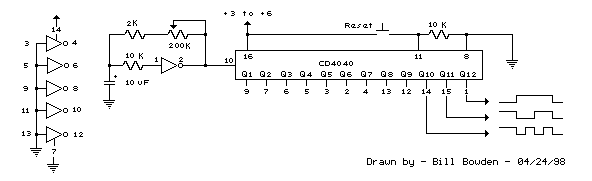

生成几个小时长的延时电路可以通过使用如下所示的一个低频振荡器和一个二进制计数器来实现。一个单一的施密特触发反相器级(74HC14的1/6)是用来作为一个方波振荡器,以产生大约0.5赫兹的低频。10K电阻串联在输入端(引脚1)降低了电容的放电电流通过反相器输入内部保护二极管,如果电路是从电源突然断开。这个电阻可以不需要但是是使用一个好主意。

几个小时的长延时电路

频率是由两个在12级二进制计数器(CD4040)之前的最后阶段(Q12)切换到高状态,这会产生大约1小时的时间的每个连续的阶段划分。更长或更短的时间可以通过调节振荡器的频率或使用不同的RC值来获得。

每个相继阶段的状态发生改变时的前级切换到低状态(0伏),因而频率在每个阶段是一个一半的阶段之前的频率。波形图显示的是最后3个阶段。开始的延迟周期,该计数器可以通过暂时连接复位线(引脚11)连接到正电源被重置为零。计时精度不会不如与晶体振荡器,可能只有约1%或2%,取决于振荡器电容的稳定性。
