TOP210组成的5V开关电源

浏览
发布时间 2009-06-01

  这是一个简单的5V/5W开关电源电路。采用了一片TOP210三端PWM开关集成电路。TOP210内含PWM控制器,功率MOSFET和各种保护电路。该电源交流输入电压范围为85~265V,当负载从额定负载的10%变化到100%,电源电压调整率和负载电流调整率可达+-5%。该电源还具有过压、超温保护和限流等功能。

  TOP210的D脚为内部输出MOSFET的漏极,C脚为内部误差放大器和反馈电流输入脚,用来调整开关电源的占空比。S脚为内部MOSFET的源极,也是内部控制电路的公共端。

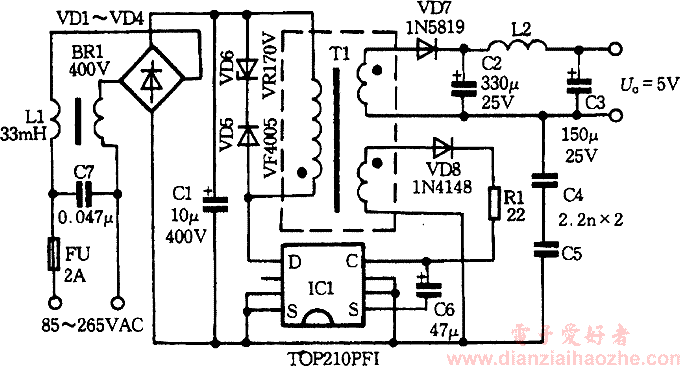

TOP210组成的5V开关电源







  交流输入电压经VD1-VD4整流后的直流高压,加到变压器T1初级线圈的一端,初级线圈的另一端加到TOP210内部输出MOSFET的漏极。 VD5和VD6组成钳位电路,把变压器漏感引起的脉冲前沿尖峰电压限制到安全值。该电源的工作频率为l00kHz。变压器次级电压经VD7整流和C2、 C3、L2滤波后,输出5V稳定电压。L1、C7、C4、C5用来减小传导辐射电流,以减小开关电源产生的射频干扰。反馈线圈两端电压经VD8整流,R1、C6限流、滤波后,加到TOP210的控制脚,C6两端电压由TOP201来调整,以便稳定输出电压。
