555全自动交流稳压器电路

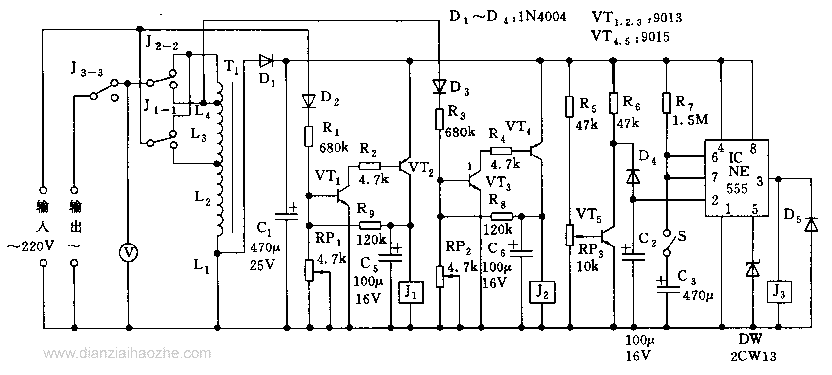

电路如图所示，稳压器电路由稳压和保护两部分组成。输入交流电压在160V～250V范围内，输出稳定在220V正负10%以内。当输出电压超过250V时，自动切断负载；当瞬间断电发生时，保护器自动延时约6分钟后再接通电源。

VT1、VT2和VT3、VT4及一些阻容元件组成两个相同的复合放大器。它们的输入信号分别取自耦变压器不同的触点，经整流分压后加至VT1和VT3的极基。当输入电压低于190V时，J1、J2均不动作；当输入电压等于190V时，J2动作；当输入电压等于210V时，J1动作；当输入电压等于230V时，J3得电吸合，使输出的交流电压总是控制在220V左右。

过压延时保护电路由过压取样电路和以555为核心的单稳延时电路组成。当过压（大于250V）时，VT5饱和导通，555的2脚电位低于5脚的1/2 V5时，555置位，3脚转呈高电平，继电器J3吸合，将负载电源切断。555的2脚接一个稳压二极管2CW13，其稳压在5～6.5V，将555集成块内部的比较器的基准电压箝在该电压值。调试时，用调压器将交流电压升至250V，然后调节RP3，使之进行过压保护。之后，C3通过R7充电，当C3上电压高于6脚的触发电平（即5脚的V5）时，555复位，3脚呈低电平，J3断开，负载电源接通。C3通过R7充电到触发电平的时间，即保护延迟时间，大约为6分钟。

变压器T1采用截面积S=40×80铁芯，L1用φ0.6漆包线绕36圈，L2用φ0.6漆包线绕294圈，L3、L4用φ0.8漆包线各绕30圈，浸漆烘干。
