带过流保护的1.8~35.3V连续可调稳压电源

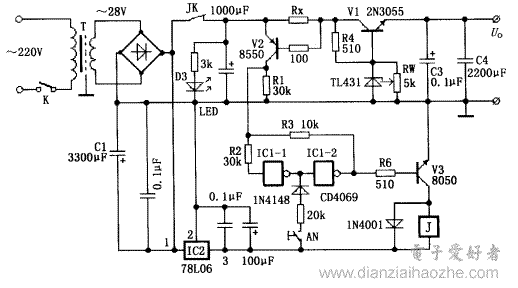

  图示是一款用TL431制作的带电流保护的稳压电源装置,它主要由稳压扩流和过流保护两部分组成,其工作原理如下。

  稳压扩流部分由并联稳压器TL431、扩流三极管V1等元件组成。TL431和R4、RW组成输出电压可调稳压电路,调整范围为2.5V~36V,扩流三极管V1接成射极跟随器电路,其发射极电压跟随其基极电压变化,因其发射结压降约为0.7V,故本电源的输出电压为1.8~35.3V。

  过流保护部分由过流检测电阻RX、过流检测管V2、继电器驱动管V3、继电器J、IC1、IC2等元件组成。IC2(78L06)为有关部分提供正6V电压。当电路正常工作时,过流检测电阻RX上的电压较小,不足以使过流检测管V2导通,V2处于截止状态,其集电极无电压,非门IC1-1的输入为低电平,输出为高电平,非门IC1-2的输出为低电平,此低电平经电阻R3和R2反馈到IC1-1的输入端,使其锁定在低电平。此时V3截止,继电器J不动作,其触点K处于闭合状态,电路正常工作,工作指示灯D3发光,指示电路工作正常。

  当电路出现过流时,过流检测电阻RX上的电压就会超过过流检测管V2的导通电压,V2导通,其集电极与IC1-1的输入转为高电平,IC1-2的输出也转为高电平,此高电平经电阻R3和R2反馈到IC1-1的输入端,使其锁定在高电平。此高电平使V3导通,继电器J得电,其触点K断开,稳压电路断电,工作指示灯D3熄灭,表明电路处于过流保护状态。但IC1仍处于供电状态,IC1-1的输入端和IC1-2的输出端发起人保持在高电平,V3持续导通,继电器J的触点JK保持断开。过流问题解决后,按一下启动按钮AN,IC1-2的输入端被强行置于高电平,其输出变低,使V3截止,继电器J失电,其触点K闭合,IC1-2输出低电平,经电阻R3和R2反馈到IC1-1的输入端,使继电器J释放的状态保持不变,电源又可进入正常工作状态。

  RX的取值根据所需电源最大输出电流而定,记住应选用额定功率足够的电阻。
