家电保护器

本装置能保证在线路过流时跳闸，按轻触开关时又恢复供电，相当于一个电子保险丝。同时避免了因线路频繁通断电而烧毁空调、电冰箱压缩机的情况。

电路特点：
1、当线路电流超过额定电流（自行设定）时，经3~4秒的延迟，线路断开。排除故障后按AN重新通电。
2、调整R1可调整额定供电功率。
3、停电后再来电，线路断开，按AN后通电。
4、本系统出故障时，可闭合K1,打开应急灯L1进行检修。
5、断开K2后，线路不带电，可检修线路。
6、由L1、D7显示工作状态。

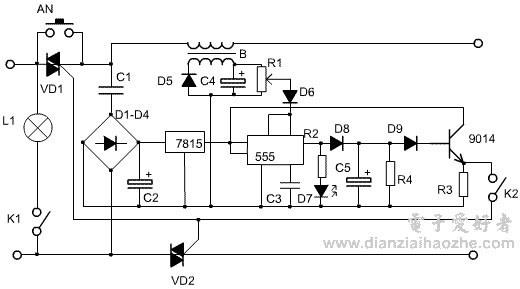

见图所示，C1、D1~D4、C2、7815组成电源部分，为电路提供15V电压。B、D5、C4、R1为过流检测部分。B为电流互感器，调整R1可改变作用于555上的电压。当此电压低于三分之一供电电压时，555单稳态电路处于稳态，3脚输出高电平，主电路供电。当此电压超过三分之二供电电压时，555电路翻转，处于暂态。3脚输出低电平。考虑到冰箱、空调等家电启动电流较大，当检测到过流时就立即跳闸，这样家电就无法启动。因此增加了由D8、C5、R4、D9构成的延时电路，C5由R4缓慢放电，当C5上的电压不足以使D9导通时，VD1、VD2截止，电源被切断。这一过程持续约3~4秒，若在这3~4秒内，电流降到额定值以下，电源不会被切断，保证了家电的正常运行。

本电路在两根电源线上串入了可控硅，以杜绝因意外情况使零火线交换而带来的不安全因素。另外，在电路前加了一个不受电路控制的应急灯L1,当电路发生故障时，可打开应急灯L1,为修理提供照明。D7为发光二极管。电路工作正常时常亮，处于断电保护时熄灭。

元件选择：
电流互感器B，可取小型5W/5V的变压器改制，拆下次级线圈，用铜芯胶皮线绕3~5匝。
双向可控硅600V/20A以上。
D1~D5：1N4007。　D6、D8、D9：1N4148。　D7：发光二极管。　C1：400V/1μF。　C2：100μF/25V。　C3：0.01μF。　C4：47μF/25V。　C5：220μF/25v。　R1：4.7K电位器。　R2：1K。　R3：33K。　R4：47K。

制作时，电源线应加宽，为双向可控硅加装散热片，外壳应为阻燃材料。

调试：将用电器接于保护器之后，功率选择最大，此时调节R1使保护器刚好跳闸，然后再稍微回调即可。根据空调、冰箱压缩机工作原理，保护器跳闸后应等几分钟之后再按AN恢复供电。
