555电路做的水满告知器

浏览
发布时间 2008-09-10

水满告知器电路见下图。该电路的核心是由555和外围元件R3、R4、C1组成的多谐振荡器。该振荡器的振荡频率为f=1.44/(R3+2R4)C1,图示参数对应的频率约为1kHz。

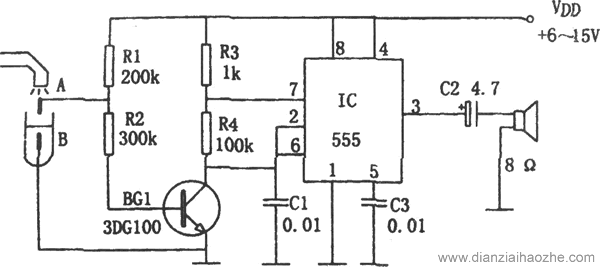

水满告知器电路图

当水满时,A、B间呈短路状态,使BG1截止,触发振荡电路起振,其③脚输出的振荡信号驱动扬声器Y发出声音,以提醒水已满。
