荧光灯组集中启动整流电路

浏览
发布时间 2008-09-10

在一些商店、工厂等地方经常会同时点亮很多支荧光灯以满足照明需要。普通安装方法是每支荧光灯都配有专用的整流器,成本较高,如果是用的电感镇流器启动时还不能同时点亮,往往要相继闪烁很多次才能全部亮起。

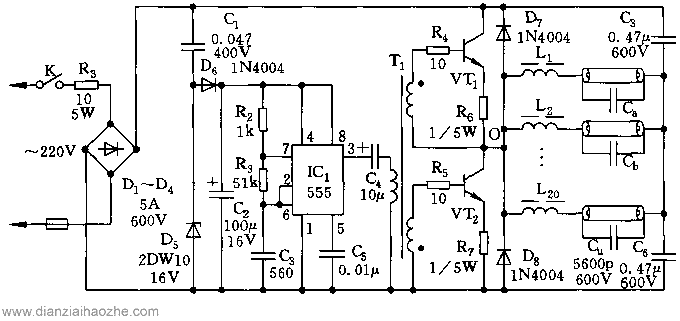

本文介绍的启动电路可以同时带动10到20支的荧光灯工作,它包括降压整流、它激式高频推挽振荡和驱动电路,电路图如下:

荧光灯组集中启动整流电路

时基电路555和R2、R3、C3等组成一个多谐振荡器,其振荡频率f=1.44×(R2+R3×2)×C3。图示参数的振荡频率约为25千赫兹。555输出的高频脉冲加至脉冲变压器T1的初级,其两个次级与VT1、VT2、R4-R7等组成的推挽驱动电路,在中点O处的高频电压有效值可高达140V左右,使荧光灯启辉点亮。

实现集中整流和启动的关键部件是高频变压器T1的设计制作,它的初、次级参数如下表所列

高频磁环T1和电感线圈参数
  磁芯 初级 次级 磁芯气隙
高频变压器T1 高频磁环
直径10毫米
40圈
纱包线直径0.2毫米
8圈×2
纱包线直径0.2毫米

电感线圈L1~L20

高频磁芯
E5型

200圈
QZ-2,直径0.2毫米
牛皮纸衬垫
0.2~0.5毫米调整

本集中式电子整流器可同时带动几到几十支荧光灯管工作,其功率大小可由整流器和功放管的功率决定。VT1和VT2为推挽振荡晶体管,应选用耐压大于400V的功率管,其工作电流应根据功耗负荷来选用3A、6A等型号。
