烛光摇曳——电子蜡烛

浏览
发布时间 2008-09-10

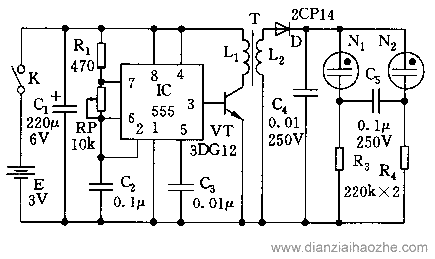

电路见下图

烛光摇曳——电子蜡烛

电子蜡烛电路由555振荡器和升压电路等组成。555和R1、RP、C2等组成一个无稳态多谐振荡器,振荡频率f=1.44/(R1+RP)C2,调节RP,使振荡频率在1千赫兹左右。555的输出端驱动VT升压放大器电路,在变压器T的次级可产生频率为1千赫兹的100V左右电压,经二极管整流,加至负载氖管上,则会发出柔和明亮的光。变压器T采用M4型磁芯,初级采用直径0.41毫米漆包线,绕26匝左右:次级采用直径0.08毫米漆包线,绕300匝左右即可。

标签: 555, 电子蜡烛
