声控十路流水灯循环控制器

浏览
发布时间 2008-11-23

10路流水灯循环电路

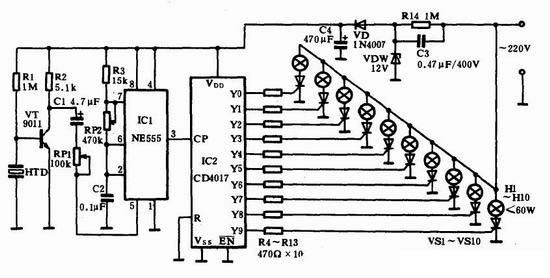

电路原理见上图。它是由声控电路、NE555时钟电路、CD4017十进制计数分频电路、可控硅流水灯驱动电路及阻容降压供电电路组成。

220V市电经R14、C3、VDW、VD、C4组成的阻容降压及稳压电路提供12V电源供给电路工作。由NE555时基电路及外围元件构成时钟电路,不断地将脉冲输入IC2 CD4017的CP端(这个脉冲的频率受VT送来的声控信号影响)。在IC2的输出端Y0~Y9上接有10只可控硅元件VS1~VS10,当某输出端变为高电平时,相应的可控硅导通,从而点亮该路的彩灯H。Y0~Y9依次位移,H1~H10依次点亮,形成流水效果,如此周而复始。



其中HTD是压电陶瓷片,用以接受声音信号。RP1调节声控灵敏度,RP2调节时钟振荡频率。VS1~VS10采用1A~3A,400V~600V的单向可控硅元件,H采用小于100W的灯泡,其彩灯颜色自定。
