能消除声反馈的无线话筒

浏览
发布时间 2009-02-27

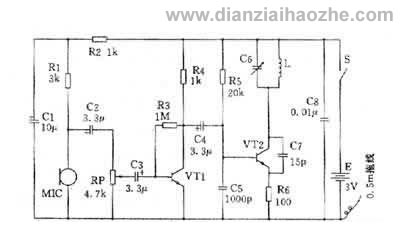

  本文所述能消除声反馈的无线话筒,实际上就是加了一个电位器用以调节调制深度。电路图如下:

能消除声反馈的无线话筒

  驻极体电容话筒mic接收到的音频信号经耦合电容C2和电位器RP输出给VT1进行放大,然后将放大了的音频信号电流经C4加到振荡管VT2的基极和发射极之间,使其结电容随音频电压而变化,从而使振荡频率发生微小变化,达到调频的目的。

  R3是电压负反馈偏置电阻, 有利于三极管VT1工作点的稳定。VT2组成高频振荡器,振荡主要是靠C7的强烈正反馈来维持。振荡中心频率主要由VT2集电极的LC选频回路决定,调节微调电容器C6,可使中心频率落在88~108mhz调频波段里。

  电位器RP用来调节话筒的调制深度,当无线话筒距离接收机较近时,如出现啸叫声反馈现象,只要调小RP,使调制深度减小,啸叫声即可消除!

  元器件选择和制作

  VT1可用9011、3DG201硅NPN型三极管,要求β大于100;VT2最好采用9018硅NPN型三极管,β大于100。RP最好采用带开关的小型电位器, r1~r6均为rtx型1/8w碳膜电阻。c1、c2、c3、c4可用cd11-6.3v型电解电容器,c6为5/20pf瓷介微调电容器,c7应采用cc1型高频瓷介电容器,c5、c8可用普通瓷片电容器。L需要自制:用直径1mm漆包线在直径8~10mm的圆棒上间绕5匝,然后脱胎取下,并拉长到12mm。

  调试时,适当调整R3的阻值,使VT1集电极电压在1.5~1.8v之间即可。VT2集电极电流应在1.0~1.8mA左右,如出入过大,可调整电阻R5使之达到要求。再用起子碰vt2集电极, 看vt2集电极电流市否有变化, 电流增大表示vt2已起振,电路正常;如电流无变化,表示vt2没有振荡,应仔细检查电路,直至故障排除。最后在电池的负极端接上一根长0.5m左右的塑料电线作为发射天线,一个很有使用价值的无线话筒就做好了。
