采用LM7806稳压供电的调频话筒

浏览
发布时间 2008-11-10

  本电路采用了一只LM7806三端稳压器为整个调频无线发射电路供电,这可进一步稳定工作点,提高发射电路稳定性。此电路的发射距离可达200米以上。

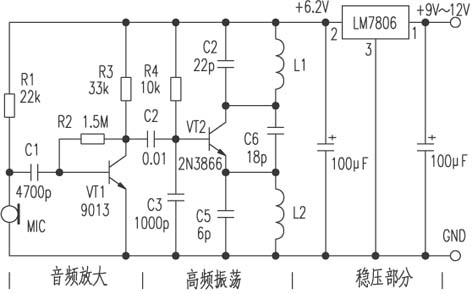

   一、电路原理(见下图)

采用LM7806稳压供电的调频话筒

  该电路由三部分组成:1.音频放大部分;2.高频振荡部分;3.稳压部分。信号由话筒MIC注入三极管VT1的基极,经VT1放大后的音频信号经C2耦合至高频振荡电路VT2基极,然后经天线发射出去。此电路的工作频率在85~104MHz之间。

   二、元器件的选用

 MIC选用高灵敏度的驻极体话筒,VT1为9013H,β≥125。VT2为2N3866;β≥90,L1、L2用∮0.71mm漆包线在普通圆珠笔芯上分别密绕4匝和10匝,C4、C5、C6采用瓷片电容,误差±5%。三端稳压器用LM7806电源,用9V电池,电路板可自制。

   三、装配与调试

 电路装配较简单,只要元件无损坏,一装即可成功。电路焊好后,再把天线焊上去,天线用0.5米的收音机天线,调试时把话筒放在音源处,然后人离开话筒5~6米远,打开FM收音机,调节选台旋钮,如果收到的是混浊不清的谐波,可用起子调节振荡线圈L1的间距,L1间距大时频率升高,反之则降低,这时收到的就不是带有谐波的声音了。

   若想增大发射功率,可改变发射天线的长度,或将VT2发射管换成34D50三极管,R4电阻换成4.7kΩ,此时发射距离可再增加约100米。
