用分离元件做一个可调定时器

发布时间 2009-03-05

  用分离元件制作应用电路是每位学习电子的朋友都要接触到的,其实,无论电子技术如何精湛,当再次制作分离元件电路时都会是一种乐趣所在,因为你可以彻底的去分析到每个元件的工作原理和过程,让你能看透每一个元器件,这也正是学习电子的朋友所需要的精神。

  这里介绍两个用全分离元件制作的简单定时器电路,简单而实用,供电子爱好者参考。

  1、0~120秒可调定时器

  首先介绍的延时电路,采用晶体管、阻容元件和一个继电器做成,其延时时间在0~120分钟内连续可调,电路结构简单、工作可靠,可作为家用电器的延时装置。

分离元件可调定时器

  工作原理:延时部分由BG1、BG2复合后与电容C组成密勒积分电路。电源接通前C的端电压为零,电源接通后BG3、BG4导通,继电器J吸合,同时电容C被充电,充电电流经R2、C、R构成回路,a点电位上升,引起b点电位下降,b点电位的下降又限制了a点电位上升。

  a、b两点电位互相补偿的结果使a点电位的上升量非常小,充电电流接近似恒定。当b点电位上升到10V左右时,BG3、BG4接近截止,继电器J释放,延时过程结束。按一下按钮AN,电容C迅速经D1放电,继电器J吸合,开始下一个延时过程。

  2、七分钟延时电路

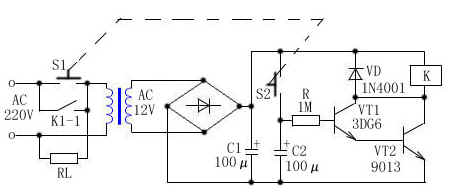

7分钟分离元件延时电路

  电路如图所示。工作时,按下S1、S2后,整流电源对C2充电,C2两端的电压迅速达到电源电压值。同时,电源经R为V1、V2组成的复合管提供基极偏流,使复合管导通,继电器K吸合,其触点K1-1闭合与S1一起为电器RL提供交流电源,S1、S2松开时RL仍能正常工作;但S1、S2松开后,电容C2经R、复合管放电,使复合管保持导通状态,以维持RL的正常工作;随着时间的延迟,C2上的电压不足以维持复合管的导通,K便释放,电器RL上的电源就被自动切断,从而达到了自动关机的目的。

  延时时间的长短由C2和R的时间常数决定,改变C2或R的数值可以改变延时时间的长短(按图中数值延时约7分钟),加大C2或R的数值,延时时间变长,反之时间变短。
