门电路中的与门、或门、非门
“ 门”是这样的一种电路：它规定各个输入信号之间满足某种逻辑关系时，才有信号输出，通常有下列三种门电路：与门、或门、非门（反相器）。从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示。也可以这样规定：低电平为“0”，高电平为“1”，称为正逻辑。反之，如果规定高电平为“0”，低电平为“1”称为负逻辑，然而，高与低是相对的，所以在实际电路中要选说明采用什么逻辑，才有实际意义，例如，负与门对“1”来说，具有“与”的关系，但对“0”来说，却有“或”的关系，即负与门也就是正或门；同理，负或门对“1”来说，具有“或”的关系，但对“0”来说具有“与 ”的关系，即负或门也就是正与门。
图一（a）为三端负与门。其逻辑关系是：当罗列入A、B、C均为“1”时，输出端F才为“1”。（C）是与门的逻辑符号，图（b）是波形图，图（d）是逻辑关系表。它们的逻辑关系式为：F=A·B·C
图一、负与门电路
|
|
0-t1
|
t1-t2
|
t2-t3
|
t3-t4
|
t4-t5
|
t5-t6
|
|
A
|
1
|
0
|
0
|
1
|
1
|
1
|
|
B
|
1
|
1
|
0
|
0
|
1
|
1
|
|
C
|
1
|
0
|
0
|
1
|
1
|
0
|
|
D
|
1
|
0
|
0
|
0
|
1
|
0
|
二、或门
图二为三端正或门电路，只要有一个输入端为“1”信号。输出端就为“1”信号，称为或门。图（b）是波形图，它们的逻辑表达式为：F=A+B+C
图二、正或门电路
三、非门（反相器）
图三为非门电路，它的逻辑功能是：输入为：“0”，输出为“1”，反之则反，由于ui与uo反相，所以又称反相器，其逻辑符号如图（b）所示，
图中C1为加速电容，D1为箝位二极管，D2超抗饱和作用，原理是：当BG饱和时，ud>uc（通常ub为（0.7-0.8）伏，uc为（0.1-0.3)伏），使D2导通，若D2压降为0.2伏，ub=-0.7伏，此时uc变为0.5伏，这就减轻了饱和深度，另外由于ID流入BG，就使 Ic增加，Ib减小，通过Ib自动调节作用，使电路能稳定地工作。
图四为非饱和式反相器，图五为几种常用反相器，它们的技术指标列于表一中
图三、非门电路
图四、非饱和式反相器

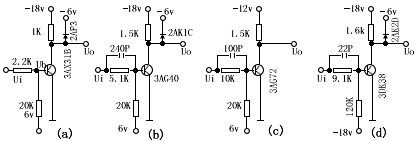

图五、几种常用的反相器
|
表一
|
几种常用反相器的技术指标
|
||||
|
电路
|
(a)
|
(b)
|
(c)
|
(d) | |
|
信号电平
|
“0”（无信号）（V）
|
0
|
0
|
0
|
+6 |
|
“1”（有信号）（V）
|
-6
|
-6
|
-9
|
0 | |
|
对信号源的要求（mA）
|
吸收3
|
吸收1.12
|
吸收0.75
|
发射0.8 | |
|
工作频率（kHZ)
|
10
|
600
|
1000
|
10000 | |
|
抗干扰电压（V）
|
＞1
|
≥1
|
≥2
|
≥2.5 | |
|
灵敏度（V）
|
＜
|
≤5.0
|
≤7
|
≤5.0 | |
|
输出端的吸收能力（mA）
|
≤ 12
|
≤8.0
|
≤2
|
≮10 | |
|
输出端的发射能力（mA）
|
≤32
|
≤12
|
≤12
|
≮7 | |
|
输出脉冲的上升时间（μS）
|
2
|
≤0.24
|
≤0.1
|
≤0.1 | |
|
输出脉冲的下降时间（μS）
|
2
|
≤0.24
|
≤0.15
|
≤0.1 | |
|
对三极管β值的要求
|
＞50
|
70-100
|
＞50
|
＞50 | |
