模拟电子基础测试题（No.86389）

模拟电子基础测试题第二部分

六、解答下列各题

(本大题8分)

某放大电路的电压放大倍数复数表达式为：

，式中f的单位为Hz。

1. 画出该放大电路的对数幅频特性(用折线近似，标明关键点坐标值)。

2. 该电路的下限频率为_________，上限频率为_________，中频电压增益为_________

dB，输出电压和输入电压在中频段的相位差为_________。

七、分析解答下列各题

(本题12分)

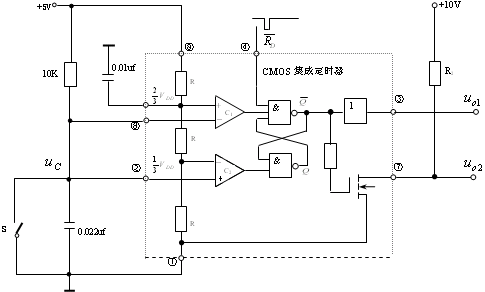

下图是一个定时电路，开关S原闭合，设在t2时刻断开，设场效应管导电时其沟导电阻为0；

1．计算开关S在t2时刻断开后，需延长多长时间(tD)输出电压的状态发生变化；

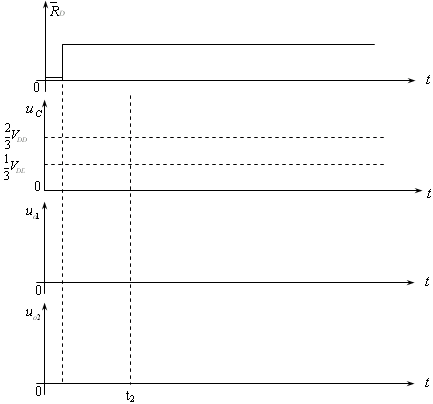

2．画出开关S断开前后一段时间内电容电压的波形，输出电压，的波形，并标出，波形的高电平值；

八、分析解答下题

(本题10分)

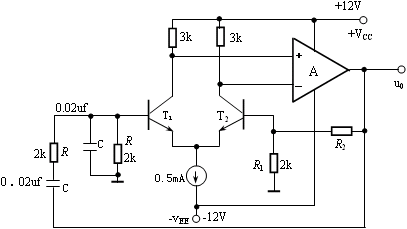

在图示电路中，晶体管T1、T2特性对称，集成运放为理想。

1．判断电路能否产生正弦波振荡。若能，请简述理由；若不能，希在不增减元器件的情况下对原电路加以改进，使之有可能振荡起来。

2．要使电路能可靠地起振，对电阻R2应有何要求？

3．如何考虑电路中的稳幅？你有何最简单的方法？

4．试估算电路的振荡频率f0。

九、分析并解答直流稳压电源电路

(本大题6分)

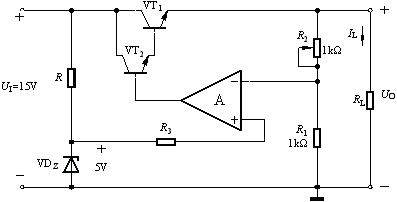

如图所示串联型稳压电源。

1 ．输出电压的最小值 UOmin＝_________；

2 ．输出电压的最大值 UOmax＝_________ ；

3 ．VT1管承受的最大管压降 UCE1max=_________。

十、分析反馈放大器

(本大题16分)

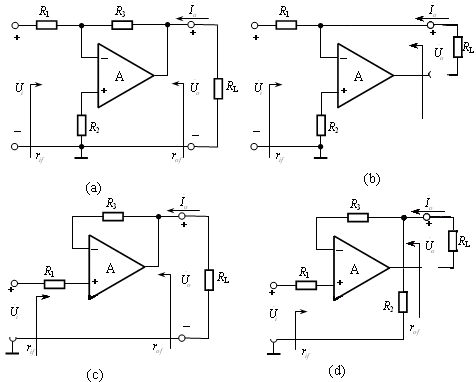

在图所示的四个反馈电路中，集成运放都具有理想的特性

()

1．判断电路中的反馈是正反馈还是负反馈，并指出是何种反馈组态；

2．说明这种反馈组态对电路的输入、输出电阻有何影响(增大或减小)，并求出和的大小；

3．写出各电路闭环放大倍数的表达式(要求对电压反馈写出表达式，对电流反馈写出表达式)。
