环境噪声监测仪(μA741运放)

浏览
发布时间 2009-05-28

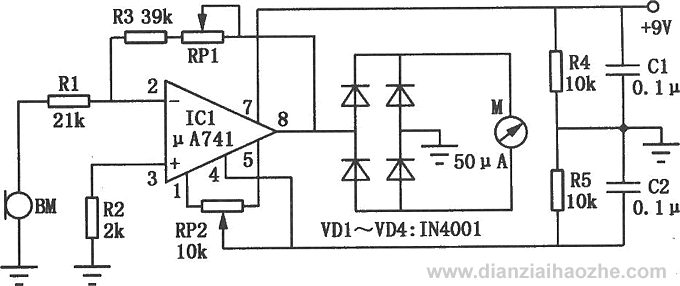

  这个简易环境噪声监测仪电路主要由高增益运放μA741组成,测得的噪声信号通过电流表指示出来。其电路见附图。

  运算放大器ICl接成噪声放大器,被检测的噪声信号通过话筒BM加到ICl的反相输入端,放大后再由二极管VDl~VD4进行全波整流,最后使电流表偏转,从而指示出环境噪声的强度。

  调整时,先将话筒两端短接,调节调零电位器RP2,使电流表指示为0。调节电位器RPl,可改变电流表的灵敏度。与噪声强度相对应的电表刻度值可用一台标准的监测仪来标定。

μA741运放做的环境噪声监测仪
